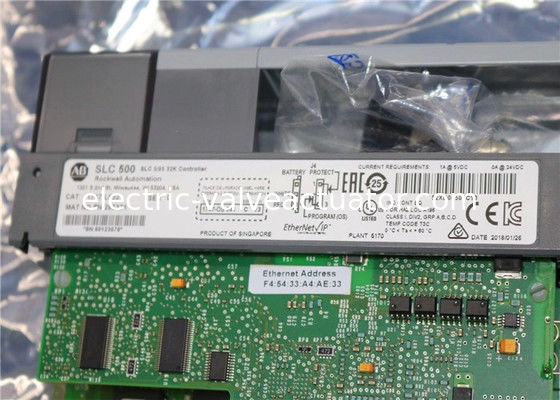

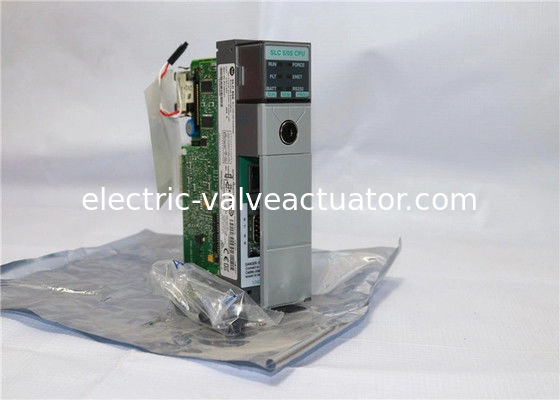

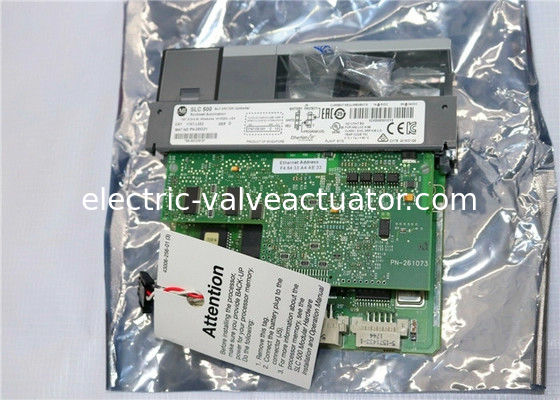

پردازنده AB 1747-L552 SLC 500 SLC 5/05، حافظه 32K، پورت های ارتباطی اترنت و RS-232

درباره 1747-L552:

The AB 1747-L552 یک پردازنده مدولار SLC 500 است. این ماژول دارای حداکثر حافظه کاربر 32K کلمه، با 28K کلمه برای داده‌ها یا برنامه و 4K کلمه فقط برای داده‌ها است. این پردازنده همچنین دارای حداکثر تعداد مطلق ورودی/خروجی 4096 عدد است. برای ورودی‌ها و خروجی‌ها. همچنین دارای حداکثر آنالوگ محلی 480 است. صد و هفت دستورالعمل برنامه‌نویسی و همچنین سه شاسی و سی اسلات با این پردازنده در دسترس هستند. این واحد حداکثر جریان 1 آمپر در 5 ولت DC و 0 آمپر در 24 ولت DC دارد. این دستگاه با یک زمان اسکن برنامه معمولی 0.9 میلی‌ثانیه/K، زمان اسکن ورودی/خروجی 0.225 میلی‌ثانیه و اجرای بیت XIC 0.37 اهم. بسته به بار منبع تغذیه، این پردازنده دارای زمان نگهداری اسکن برنامه 20 میلی‌ثانیه تا 3 ثانیه پس از قطع برق است. دارای لرزش عملیاتی 0.015 اینچ، جابجایی پیک تا پیک در 5 تا 57 هرتز و شتاب 2.5G در 57 تا 2000 هرتز است. این پردازنده همچنین دارای شوک عملیاتی 30G و رطوبت نسبی غیر متراکم 5 تا 95 درصد است. محدوده دمای عملیاتی این پردازنده 0 تا 60 درجه سانتی‌گراد و محدوده دمای ذخیره‌سازی -40 تا 85 درجه سانتی‌گراد است.

تنها ماژول حافظه سازگار با این پردازنده M13 برای سری C OS501 یا نسخه سیستم عامل بالاتر است. هنگام افزودن یا حذف یک ماژول، برق باید خاموش شود. LEDهای وضعیت برای این پردازنده در دسترس هستند و اینها به شما امکان می‌دهند وضعیت فعلی آن را نظارت کنید. پردازنده 1747-L552 دارای محفظه از نوع باز است و از طریق شاسی نصب می‌شود. کل پردازنده 145 x 35 x 142 میلی‌متر است. اتصال اترنت این پردازنده BOOTP فعال است و از حداکثر 48 ورودی یا اتصالات خروجی پشتیبانی می‌کند. همچنین می‌توانید پردازنده را به صورت دستی با استفاده از نرم‌افزار برنامه‌نویسی RSLogix 500، جدا از درخواست BOOTP/DHCP، پیکربندی کنید. توجه داشته باشید که اتصالات خروجی فقط می‌توانند یک اتصال در هر گره مقصد ایجاد کنند. دستورالعمل‌های MSG متعدد در صورت استفاده از گره مقصد یکسان، اتصال یکسانی را به اشتراک می‌گذارند. این پردازنده همچنین دارای RS-232 پورت و یک حافظه پشتیبان فلش است. دارای یک باتری لیتیومی قابل تعویض توسط کاربر است که به طور متوسط ​​دو سال دوام می‌آورد. پردازنده 1747-L552 دارای یک خازن است و این به پردازنده اجازه می‌دهد حداقل 30 دقیقه با استفاده از باتری پشتیبان در حالی که خود باتری قطع شده است، اجرا شود. باتری باید ظرف 30 دقیقه به پردازنده متصل شود تا از از دست رفتن داده‌ها در RAM جلوگیری شود.

مشخصات فنی:
