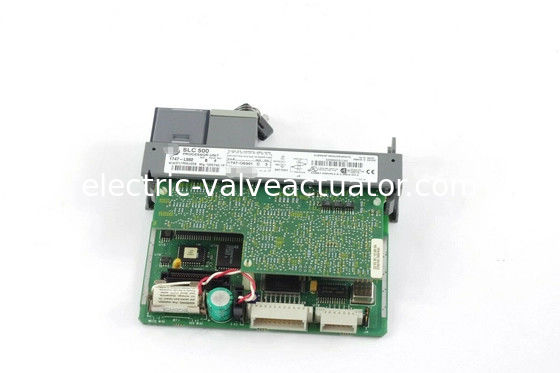

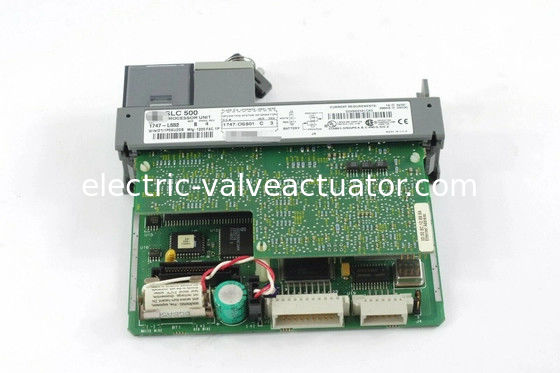

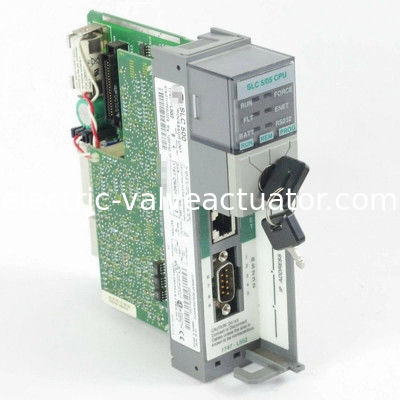

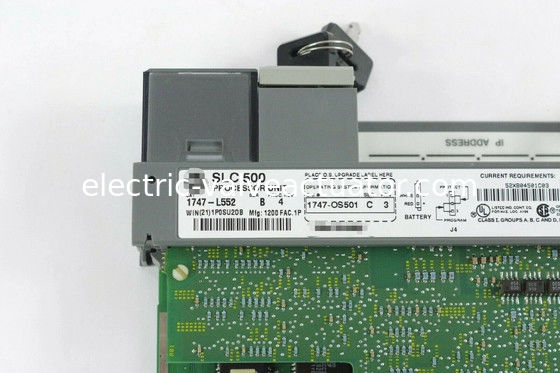

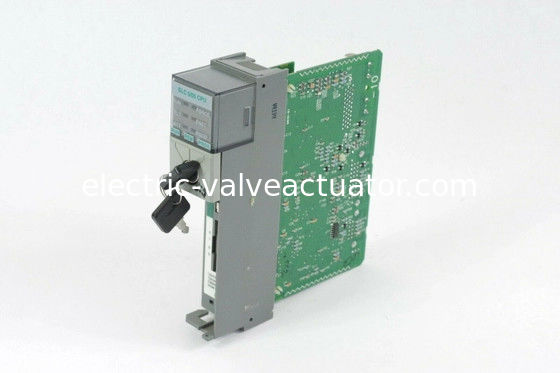

1747-L552 ماژول PLC کنترل‌کننده واحد پردازنده SLC 500 با 32K حافظه کاربر

توضیحات1747-L552 CPU MODULE 32 K USER MEMORY SLC-5/05 کنترلر

جزئیات سریع:

• 1747-L552
• ماژول پردازنده
• 32K حافظه کاربر
• SLC-5/05 کنترلر
• 32K
• ارتباطات اترنت و RS-232
• حافظه ی کاربر
• I/O آنالوگ محلی
• همان A1747-L552
• همان E1747-L552
• همان R1747-L552

حدود سال 1747 - L552

1747-L552 یک پردازنده SLC 500 است که به زیر دسته SLC 5/05 تعلق دارد. این پردازنده یک پردازنده واحد است که به طور مستقیم به پشت هر شاسی SLC 500 متصل می شود.این پردازنده با یک پورت RS232 برای ارتباطات همتا به همتا و ارتباطات اترنت برای برنامه های شبکه ای و تبادل همزمان داده ها ادغام شده است.

این پردازنده برای استفاده در برنامه های کاربردی متوسط تا بزرگ با تمرکز بر ادغام سطح ماشین به سطح شرکت ایده آل است.این پردازنده همچنین ویژگی های ادغام عملی را برای نیاز اینترنت صنعتی اشیاء (IIoT) فراهم می کند.

برخلاف سایر پردازنده های زیر سیستم عامل SLC 500، قابلیت ارتباطات جاسازی شده این پردازنده ها شامل DH485 ، Data Highway Plus (DH +) ، Remote I / O و DeviceNet است.این پروتکل های ارتباطی اختصاصی هستند و نیاز به ماژول های تخصصی یا تبدیل کننده های شخص ثالث و دروازه ها برای فعال کردن ادغام عمودی دارند.. با ایترنت جاسازی شده، این پردازنده از جعبه آماده برای ادغام عمودی است

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

ظرفیت حافظه بزرگ 1747-L552 دارای ظرفیت IO 4096 ورودی و خروجی است که به پردازنده اجازه می دهد چندین فرآیند کوچک یا یک فرآیند بزرگ را کنترل کند.انتقادی بودن سیستم باید در نظر گرفته شود تا به درستی برنامه ریزی شود که کدام فرآیند می تواند با همان پردازنده ها گنجانده شودهمچنین از پیاده سازی توپولوژی I / O از راه دور برای امکان نصب استراتژیک ماژول های I / O پشتیبانی می کند.

این ماژول دارای حداکثر حافظه کاربر 32K کلمه است، با 28K کلمه برای داده ها یا برنامه و 4K کلمات برای داده های کاربر.پردازنده همچنین دارای حداکثر تعداد مطلق I / O در هر 4096 برای هر دو ورودی و خروجی استهمچنین حداکثر آنالوگ محلی 480 امتیاز دارد.این پردازنده پشتیبانی می کند تا یکصد و هفت (107) دستورالعمل برنامه نویسی و اجازه نصب تا سه (3) شاسی با حداکثر سی (30) اسلاتحداکثر جریان ورودی این پردازنده 1A در 5 ولت DC و 0A در 24 ولت DC است. آن را با یک زمان اسکن برنامه معمولی از 0.9 میلی ثانیه / K، زمان اسکن I / O از 0.225 میلی ثانیه،و اجرای بیت XIC 0.37 μs


بسته به بارگذاری منبع برق، این پردازنده دارای زمان نگه داشتن اسکن برنامه از 20 میلی ثانیه تا 3 ثانیه بعد از قطع برق است.یک جابجایی از اوج به اوج در 5 تا 57 هرتزاین پردازنده همچنین دارای شوک عملیاتی 30G و رطوبت نسبی بدون فشرده سازی 5 تا 95٪ است.محدوده دمای کار این پردازنده 0 تا 60 درجه سانتیگراد و محدوده دمای ذخیره سازی -40 تا 85 درجه سانتیگراد است.

تنها ماژول حافظه سازگار برای این پردازنده 1747-M13 برای سری C OS501 یا نسخه بالاتر از آن است.حالت LED برای این پردازنده در دسترس هستند و این اجازه می دهد تا شما را کنترل وضعیت فعلی آنپردازنده 1747-L552 دارای یک محفظه نوع باز است و از طریق یک شاسی نصب می شود. کل پردازنده 145 x 35 x 142 میلی متر است.اتصال اترنت این پردازنده با فعال کردن BOOTP است و از 48 اتصال ورودی یا خروجی پشتیبانی می کندشما همچنین می توانید پردازنده را به صورت دستی با استفاده از نرم افزار برنامه نویسی RSLogix 500، به غیر از درخواست BOOTP / DHCP پیکربندی کنید.اتصالات خروجی فقط می توانند یک اتصال در هر گره مقصد ایجاد کنند.. چندین دستور MSG اگر از یک گره مقصد استفاده کنند، ارتباط مشابهی را به اشتراک می گذارند. این پردازنده همچنین دارای پورت RS-232 و حافظه پشتیبان فلش است.این یک باتری لیتیوم قابل تعویض است که به طور متوسط دو سال طول می کشدپردازنده 1747-L552 دارای یک خازن است و این اجازه می دهد تا پردازنده برای حداقل 30 دقیقه با استفاده از باتری پشتیبان در حالی که خود باتری قطع شده است.باتری باید به پردازنده در عرض 30 دقیقه برای جلوگیری از از دست دادن داده ها در رم متصل شود.
