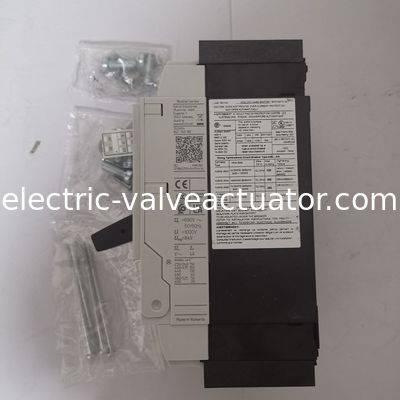

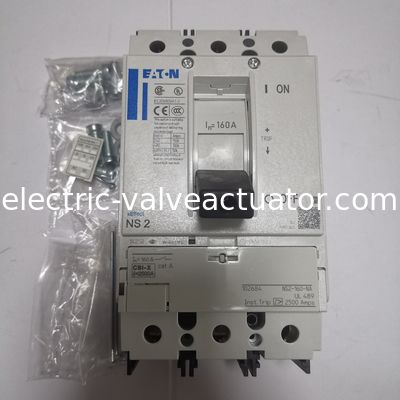

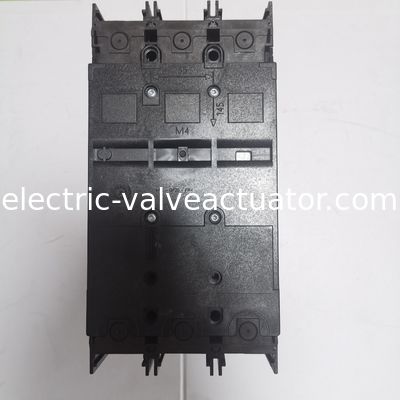

Eaton قالب بندی مورد قطع کننده مدار لوازم جانبی سوئیچ جداسازی سوئیچ، قالب بندی مورد سوئیچ NS2-160-NA

شماره کاتالوگ

102684

کد مدل

NS2-160-NA

EAN

4015081025442

طول/عمق محصول

142 میلی‌متر

ارتفاع محصول

185 میلی‌متر

عرض محصول

105 میلی‌متر

وزن محصول

2.404 کیلوگرم

انطباق‌ها

مطابق با RoHS

گواهینامه‌ها

IEC 60947-2
CSA (شماره پرونده 22086)
دارای گواهی CSA
UL 489
به طور ویژه برای آمریکای شمالی طراحی شده است
CSA-C22.2 شماره 5-09
UL/CSA
CSA (شماره کلاس 4652-06)
UL (شماره کنترل دسته WJAZ)
UL (شماره پرونده E148671)
نشان CE
IEC
فهرست شده در UL

کاتالوگ جهانی

102684

مشخصات محصول

رتبه آمپر

160 A

رتبه ولتاژ

690 V - 690 V

نوع قاب کلید مدار

N2

ویژگی‌ها

واحد حفاظت
درایو موتور اختیاری

افزایش دما 10.10

سازنده پنل مسئول محاسبه افزایش دما است. Eaton داده‌های اتلاف حرارت را برای دستگاه‌ها ارائه می‌دهد.

رتبه اتصال کوتاه 10.11

مسئولیت سازنده پنل است. مشخصات برای کلیدگیر باید رعایت شود.

سازگاری الکترومغناطیسی 10.12

مسئولیت سازنده پنل است. مشخصات برای کلیدگیر باید رعایت شود.

عملکرد مکانیکی 10.13

دستگاه الزامات را برآورده می‌کند، به شرطی که اطلاعات موجود در بروشور دستورالعمل (IL) رعایت شود.

مقاومت در برابر خوردگی 10.2.2

الزامات استاندارد محصول را برآورده می‌کند.

10.2.3.1 تأیید پایداری حرارتی محفظه‌ها

الزامات استاندارد محصول را برآورده می‌کند.

10.2.3.2 تأیید مقاومت مواد عایق در برابر حرارت معمولی

الزامات استاندارد محصول را برآورده می‌کند.

10.2.3.3 مقاومت مواد عایق در برابر حرارت/آتش غیرعادی ناشی از اثرات الکتریکی داخلی

الزامات استاندارد محصول را برآورده می‌کند.

10.2.4 مقاومت در برابر اشعه ماوراء بنفش (UV)

الزامات استاندارد محصول را برآورده می‌کند.

10.2.5 بلند کردن

اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.

10.2.6 ضربه مکانیکی

اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.

10.2.7 نوشته‌ها

الزامات استاندارد محصول را برآورده می‌کند.

10.3 درجه حفاظت از مجموعه‌ها

اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.

10.4 فاصله‌ها و فواصل خزشی

الزامات استاندارد محصول را برآورده می‌کند.

10.5 حفاظت در برابر شوک الکتریکی

اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.

10.6 ادغام دستگاه‌های سوئیچینگ و اجزا

اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.

10.7 مدارهای الکتریکی داخلی و اتصالات

مسئولیت سازنده پنل است.

10.8 اتصالات برای هادی‌های خارجی

مسئولیت سازنده پنل است.

10.9.2 مقاومت الکتریکی فرکانس قدرت

مسئولیت سازنده پنل است.

10.9.3 ولتاژ مقاومت ضربه

مسئولیت سازنده پنل است.

10.9.4 آزمایش محفظه‌های ساخته شده از مواد عایق

مسئولیت سازنده پنل است.

درجه آلودگی

3

روش نصب

ثابت
نصب ریل DIN (ریل کلاهی) اختیاری
فناوری داخلی ثابت دستگاه داخلی

اتلاف حرارت تجهیزات، وابسته به جریان

24.35 وات

دمای عملیاتی محیط - حداکثر

70 درجه سانتی‌گراد

دمای عملیاتی محیط - حداقل

-25 درجه سانتی‌گراد

دمای ذخیره‌سازی محیط - حداکثر

70 درجه سانتی‌گراد

دمای ذخیره‌سازی محیط - حداقل

-40 درجه سانتی‌گراد

جریان نامی (Iu)

250 A

بررسی اجمالی
مشخصات فنی
منابع
102684
شماره سریال STBN2250404054414
سری Eaton Moeller NZM - کلید مدار قالب‌گیری شده. کلید قالب‌گیری شده، 3p، 160A
مشخصات عمومی
نام محصول
کلید قالب‌گیری شده سری Eaton Moeller NZM
شماره کاتالوگ
102684
کد مدل
NS2-160-NA
EAN
4015081025442
طول/عمق محصول
142 میلی‌متر
ارتفاع محصول
185 میلی‌متر
عرض محصول
105 میلی‌متر
وزن محصول
2.404 کیلوگرم
انطباق‌ها
مطابق با RoHS
گواهینامه‌ها
IEC 60947-2
CSA (شماره پرونده 22086)
دارای گواهی CSA
UL 489
به طور ویژه برای آمریکای شمالی طراحی شده است
CSA-C22.2 شماره 5-09
UL/CSA
CSA (شماره کلاس 4652-06)
UL (شماره کنترل دسته WJAZ)
UL (شماره پرونده E148671)
نشان CE
IEC
فهرست شده در UL
کاتالوگ جهانی
102684
مشخصات محصول
رتبه آمپر
160 A
رتبه ولتاژ
690 V - 690 V
نوع قاب کلید مدار
N2
ویژگی‌ها
واحد حفاظت
درایو موتور اختیاری
افزایش دما 10.10
سازنده پنل مسئول محاسبه افزایش دما است. Eaton داده‌های اتلاف حرارت را برای دستگاه‌ها ارائه می‌دهد.
رتبه اتصال کوتاه 10.11
مسئولیت سازنده پنل است. مشخصات برای کلیدگیر باید رعایت شود.
سازگاری الکترومغناطیسی 10.12
مسئولیت سازنده پنل است. مشخصات برای کلیدگیر باید رعایت شود.
عملکرد مکانیکی 10.13
دستگاه الزامات را برآورده می‌کند، به شرطی که اطلاعات موجود در بروشور دستورالعمل (IL) رعایت شود.
مقاومت در برابر خوردگی 10.2.2
الزامات استاندارد محصول را برآورده می‌کند.
10.2.3.1 تأیید پایداری حرارتی محفظه‌ها
الزامات استاندارد محصول را برآورده می‌کند.
10.2.3.2 تأیید مقاومت مواد عایق در برابر حرارت معمولی
الزامات استاندارد محصول را برآورده می‌کند.
10.2.3.3 مقاومت مواد عایق در برابر حرارت/آتش غیرعادی ناشی از اثرات الکتریکی داخلی
الزامات استاندارد محصول را برآورده می‌کند.
10.2.4 مقاومت در برابر اشعه ماوراء بنفش (UV)
الزامات استاندارد محصول را برآورده می‌کند.
10.2.5 بلند کردن
اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.
10.2.6 ضربه مکانیکی
اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.
10.2.7 نوشته‌ها
الزامات استاندارد محصول را برآورده می‌کند.
10.3 درجه حفاظت از مجموعه‌ها
اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.
10.4 فاصله‌ها و فواصل خزشی
الزامات استاندارد محصول را برآورده می‌کند.
10.5 حفاظت در برابر شوک الکتریکی
اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.
10.6 ادغام دستگاه‌های سوئیچینگ و اجزا
اعمال نمی‌شود، زیرا کل کلیدگیر باید ارزیابی شود.
10.7 مدارهای الکتریکی داخلی و اتصالات
مسئولیت سازنده پنل است.
10.8 اتصالات برای هادی‌های خارجی
مسئولیت سازنده پنل است.
10.9.2 مقاومت الکتریکی فرکانس قدرت
مسئولیت سازنده پنل است.
10.9.3 ولتاژ مقاومت ضربه
مسئولیت سازنده پنل است.
10.9.4 آزمایش محفظه‌های ساخته شده از مواد عایق
مسئولیت سازنده پنل است.
درجه آلودگی
3
روش نصب
ثابت
نصب ریل DIN (ریل کلاهی) اختیاری
فناوری داخلی ثابت دستگاه داخلی
اتلاف حرارت تجهیزات، وابسته به جریان
24.35 وات
دمای عملیاتی محیط - حداکثر
70 درجه سانتی‌گراد
دمای عملیاتی محیط - حداقل
-25 درجه سانتی‌گراد
دمای ذخیره‌سازی محیط - حداکثر
70 درجه سانتی‌گراد
دمای ذخیره‌سازی محیط - حداقل
-40 درجه سانتی‌گراد
جریان نامی (Iu)
250 A
رتبه جریان (Iu) (UL 489 csa 22.2 no. 5.1)
250 A
تعداد کنتاکت‌های کمکی (کنتاکت‌های تغییر)
0
تعداد کنتاکت‌های کمکی (کنتاکت‌های معمولاً بسته)
0
تعداد کنتاکت‌های کمکی (کنتاکت‌های معمولاً باز)
0
موقعیت‌های سوئیچ
I, +, 0
درجه حفاظت
در ناحیه دستگاه‌های HMI: IP20 (نوع حفاظت پایه)
IP20
جهت منبع ورودی
طبق نیاز
نوع اتصال الکتریکی مدار اصلی
اتصال پیچی
طول عمر، مکانیکی
20000 عملیات
رده اضافه ولتاژ
III
درجه حفاظت (IP)، سمت جلو
IP66 (با دسته چرخشی کوپلینگ درب)
IP40 (با محفظه عایق)
درجه حفاظت (ترمینال‌ها)
IP00 (ترمینال‌ها، ایزولاتور فاز و ترمینال نواری)
IP10 (ترمینال تونلی)
تعداد قطب‌ها
سه قطبی
ظرفیت ترمینال (نوار مسی)
حداقل 2 بخش 16 میلی‌متر x 0.8 میلی‌متر در اتصال سمت عقب (سوراخ‌دار)
حداکثر 10 بخش 16 میلی‌متر x 0.8 میلی‌متر در ترمینال جعبه‌ای
حداکثر 10 بخش 24 میلی‌متر x 0.8 میلی‌متر در اتصال سمت عقب (سوراخ‌دار)
حداکثر 8 بخش 15.5 میلی‌متر x 0.8 میلی‌متر (2x) در جعبه ترمینال
حداقل 2 بخش 9 میلی‌متر x 0.8 میلی‌متر در ترمینال جعبه‌ای
NA: حداکثر 10 بخش 16 میلی‌متر x 0.8 میلی‌متر در اتصال سمت عقب (سوراخ‌دار)
NA: حداقل 2 بخش 16 میلی‌متر x 0.8 میلی‌متر در اتصال سمت عقب (سوراخ‌دار)
طول عمر، الکتریکی
10000 عملیات در 415 ولت AC-1
7500 عملیات در 690 ولت AC-1
10000 عملیات در 400 ولت AC-1
6500 عملیات در 400 ولت AC-3
5000 عملیات در 690 ولت AC-3
6500 عملیات در 415 ولت AC-3
عملکردها
جداکننده‌ها/کلیدهای اصلی
نوع
کلید-جداکننده
ویژگی‌های خاص
IEC/EN 60947-2: کلیدهای مدار بدون جریان اضافه (CBI-X) با ویژگی‌های کلید اصلی و ویژگی‌های جداسازی مطابق با IEC/EN 60204.
جریان نامی = جریان بدون وقفه نامی: 160 A
کاربرد
مدارهای شاخه، مدارهای فیدر
موقعیت اتصال برای مدار جریان اصلی
سمت جلو
جریان عملیاتی نامی برای اتلاف حرارت مشخص شده (In)
160 A
تلفات توان
24.3 وات
زمان کل شکست اتصال کوتاه
< 10 میلی‌ثانیه
تنظیم غیر تأخیری رهاسازی اتصال کوتاه - حداکثر
2500 A
تنظیم غیر تأخیری رهاسازی اتصال کوتاه - حداقل
2500 A
ظرفیت ترمینال (شین مسی)
NA: حداقل 16 میلی‌متر x 5 میلی‌متر مستقیماً در اتصال سمت عقب کلید
حداکثر 24 میلی‌متر x 8 میلی‌متر مستقیماً در اتصال سمت عقب کلید
M8 در اتصال پیچی سمت عقب
حداقل 16 میلی‌متر x 5 میلی‌متر مستقیماً در اتصال سمت عقب کلید
NA: M8 در اتصال پیچی سمت عقب
NA: حداکثر 20 میلی‌متر x 5 میلی‌متر مستقیماً در اتصال سمت عقب کلید
ظرفیت ترمینال (هادی/کابل جامد مسی)
6 میلی‌متر² - 16 میلی‌متر² (2x) در ترمینال جعبه‌ای
NA: 6 AWG (1x) در ترمینال تونلی
10 میلی‌متر² - 16 میلی‌متر² (1x) در ترمینال جعبه‌ای
4 میلی‌متر² - 16 میلی‌متر² (2x) مستقیماً در اتصال سمت عقب کلید
10 میلی‌متر² - 16 میلی‌متر² (1x) مستقیماً در اتصال سمت عقب کلید
16 میلی‌متر² (1x) در ترمینال تونلی
NA: 12 - 6 AWG (1x) در ترمینال جعبه‌ای
NA: 12 - 6 AWG (1x) مستقیماً در اتصال سمت عقب کلید
ظرفیت ترمینال (هادی/کابل جامد آلومینیومی)
10 میلی‌متر² - 16 میلی‌متر² (2x) مستقیماً در اتصال سمت عقب کلید
10 میلی‌متر² - 16 میلی‌متر² (1x) مستقیماً در اتصال سمت عقب کلید
16 میلی‌متر² (1x) در ترمینال تونلی
ظرفیت ترمینال (هادی/کابل رشته‌ای مسی)
6 میلی‌متر² - 25 میلی‌متر² (2x) در ترمینال جعبه‌ای
25 میلی‌متر² - 185 میلی‌متر² (1x) مستقیماً در اتصال سمت عقب کلید
10 میلی‌متر² - 70 میلی‌متر² (1x) در ترمینال جعبه‌ای
25 میلی‌متر² - 185 میلی‌متر² (1x) در ترمینال تونلی 1 سوراخه
NA: 4 - 350 AWG/kcmil (1x) در ترمینال جعبه‌ای
NA: 4 - 350 AWG/kcmil (1x) در ترمینال تونلی 1 سوراخه
25 میلی‌متر² - 70 میلی‌متر² (2x) مستقیماً در اتصال سمت عقب کلید
ظرفیت ترمینال (هادی/کابل رشته‌ای آلومینیومی)
25 میلی‌متر² - 185 میلی‌متر² (1x) در ترمینال تونلی 1 سوراخه
25 میلی‌متر² - 35 میلی‌متر² (2x) مستقیماً در اتصال سمت عقب کلید
25 میلی‌متر² - 35 میلی‌متر² (1x) مستقیماً در اتصال سمت عقب کلید
نوع دسته
اهرم راکر
تنظیم جریان تأخیر کوتاه (Isd) - حداکثر
0 A
تنظیم جریان تأخیر کوتاه (Isd) - حداقل
0 A
تنظیم جریان آنی (Ii) - حداکثر
2500 A
تنظیم جریان آنی (Ii) - حداقل
2500 A
تعداد عملیات در ساعت - حداکثر
120
تنظیم جریان اضافه بار (Ir) - حداکثر
0 A
تنظیم جریان اضافه بار (Ir) - حداقل
0 A
ظرفیت قطع اتصال کوتاه نامی Ics (IEC/EN 60947) در 230 ولت، 50/60 هرتز
150 کیلو آمپر
ظرفیت قطع اتصال کوتاه نامی Ics (IEC/EN 60947) در 400/415 ولت، 50/60 هرتز
150 کیلو آمپر
ظرفیت قطع اتصال کوتاه نامی Ics (IEC/EN 60947) در 440 ولت، 50/60 هرتز
130 کیلو آمپر
ظرفیت قطع اتصال کوتاه نامی Ics (IEC/EN 60947) در 525 ولت، 50/60 هرتز
37.5 کیلو آمپر
ظرفیت قطع اتصال کوتاه نامی Ics (IEC/EN 60947) در 690 ولت، 50/60 هرتز
5 کیلو آمپر
ظرفیت ساخت اتصال کوتاه نامی Icm در 400/415 ولت، 50/60 هرتز
330 کیلو آمپر
ظرفیت ساخت اتصال کوتاه نامی Icm در 440 ولت، 50/60 هرتز
286 کیلو آمپر
ظرفیت ساخت اتصال کوتاه نامی Icm در 525 ولت، 50/60 هرتز
105 کیلو آمپر

ظرفیت ساخت اتصال کوتاه نامی Icm در 690 ولت، 50/60 هرتز

53 کیلو آمپر

ترمینال‌های استاندارد

ترمینال پیچی

ترمینال‌های اختیاری

ترمینال جعبه‌ای. اتصال در پشت. ترمینال تونلی

ولتاژ عملیاتی نامی Ue (UL) - حداکثر

600 Y / 347 V

ظرفیت ساخت اتصال کوتاه نامی Icm در 240 ولت، 50/60 هرتز

330 کیلو آمپر

ولتاژ مقاومت ضربه نامی (Uimp) در کنتاکت‌های کمکی

6000 ولت

ولتاژ مقاومت ضربه نامی (Uimp) در کنتاکت‌های اصلی

8000 ولت

ولتاژ عایق نامی (Ui)

1000 ولت AC
