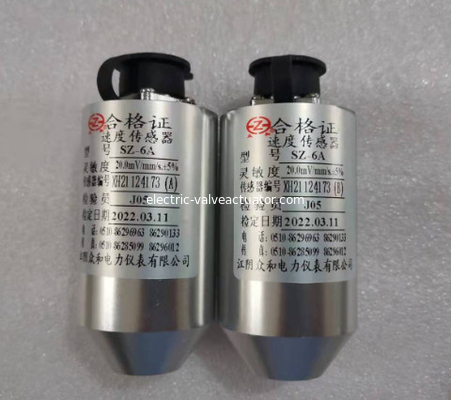

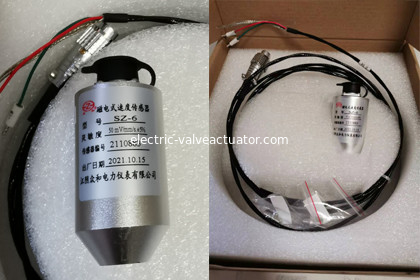

سنسور سرعت الکترومغناطیسی سری SZ Zhonghe SZ-6 SZ-6A SZ-6G

1. بررسی اجمالی
سنسور سرعت الکترومغناطیسی سری SZ برای اندازه گیری ارتعاش کلاهک یاتاقان ماشین های دوار مانند توربین ها، کمپرسورها، فن ها و پمپ ها استفاده می شود.این یک سنسور الکترومغناطیسی ولتاژ خروجی توسط یک سیم پیچ متحرک است که خطوط مغناطیسی را برش می دهد، بنابراین نیازی به تامین برق در محل کار و نصب آسان ندارد.

2 عملکرد اصلی
2.1 سیگنال خروجی آن متناسب با سرعت ارتعاش است و می تواند میدان اندازه گیری ارتعاش فرکانس بالا، فرکانس متوسط ​​و فرکانس پایین را در نظر بگیرد.

2.2 حسگرهای سری SZ دارای امپدانس خروجی کمتر و نسبت سیگنال به نویز بهتری هستند.بدون الزامات خاص در مورد شاخه ها و کابل های خروجی، استفاده از آن آسان است.

2.3 این سنسور فعالیت اجزای اصطکاک را در طراحی لغو کرد، بنابراین انعطاف پذیری آن خوب است، می توانید لرزش خفیف (0.0 میلی متر) را اندازه گیری کنید.

2.4 سنسور دارای قابلیت لرزش ضد جانبی خاصی است (حداکثر حداکثر 10 گرم).

2.5 می توان از آن برای اندازه گیری ارتعاش محفظه، محفظه یا ساختار یاتاقان (ارتعاش نسبتاً مطلق فضای اینرسی) استفاده کرد.می توان آن را مستقیماً در قسمت بیرونی دستگاه نصب کرد و نگهداری آن بسیار آسان است.

3 مشخصات

3.1 حساسیت:

SZ-2: 30mV/mm/s، خطا: + 5%؛

SZ-6: 50mV/mm/s، خطا 5%؛

SZ-4V SZ-4H: 28.5mV/mm/s، error+5%;

3.2 شرایط تست: دما 20C+5C (80Hz، سرعت 10mm/s)3.3 دامنه: < 2000um (PP);

3.4 پاسخ فرکانس: SZ-2,SZ-: (10~500) هرتز؛SZ-4VSZ-4H:(4~1000) هرتز:

3.5 حداکثر شتاب: 10 گرم.

3.6 جهت اندازه گیری: SZ-2(عمودی یا افقیSZ-6(عمودی یا افقی)SZ-4V (عمودی)SZ-4H(افقی)

3.7 محیط استفاده: (-30 ~ 120) C.

3.8 رطوبت نسبی <95% (غیر متراکم)؛

3.9 محیط عملیات: بدون خورنده، بدون میدان مغناطیسی قوی در اطراف:

3.10 ابعاد: 35 x 77 (mm).

3.11 وزن: حدود 200 گرم.

3.12 نصب: الکترومغناطیسی سری SZسنسور سرعت نوع در پایین سوراخ مرکزی سنسور با پیچ M10x1 ثابت می شود.
