محل منبع: | چین |
نام تجاری: | OEM |
شماره مدل: | RCS-985T |
مقدار حداقل تعداد سفارش: | 10 عدد |
---|---|
قیمت: | contact |
جزئیات بسته بندی: | جعبه کارتن |
زمان تحویل: | 10 روزه |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 500 پیکسل / ماه |
برجسته: | کنترل پنل الکتریکی,پانل های قدرت الکتریکی |
---|

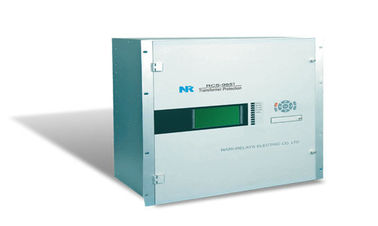

رله اختلال حفاظت کننده ترانسفورماتور RCS-985T حفاظت از خطای زمین و حفاظت از اضافه بار حرارتی محدود شده است
RCS-985T یک حفاظت ترانسفورماتور با عملکرد بالا است که برای برنامه های کاربردی به ترانسفورماتورهای راه اندازی / آماده به کار و ترانسفورماتورهای کمکی در نیروگاه ها طراحی شده است. این حفاظت کامل ترانسفورماتور یکپارچه حفاظت، کنترل و نظارت بر توابع برای ارائه به کاربران با یک راه حل جامع، قابل اعتماد و مقرون به صرفه است. RCS-985T به طور کامل با ارتباط IEC 61850 با یک واحد ارتباطی اضافی سازگار است.
حفاظت و کنترل
حفاظت دیافراگم درصد شیب متغیر (حداکثر 7 طرف). (87T)
حفاظت دیفرانسیل مجزا. (50 / 87UT)
حفاظت از خطای زمین (حفاظت جریان دیفرانسیل صفر صفر) در سمت HV محدود شده است. (64REF / 87G)
حفاظت از خطای زمین (محافظت دیفرانسیل صفر صفر) در سمت LV (A. 64REF / 87G)
حفاظت از خطای زمین (حفاظت دیفرانسیل دیفرانسیل صفر صفر) در سمت LV B (64REF / 87G)
حفاظت بیش از حد ولتاژ در سمت HV کنترل شده است. (50P / 51P)
ولتاژ محافظت از جریان بیشینه جریان صفر سمت راست در سمت HV کنترل شده است. (50N / 51N / 67N)
حفاظت overvoltage صفر صفر در سمت HV. (59N)
حفاظت بیش از حد جریان صفر در سمت HV (50N / 51N)
حفاظت جریان بیش از حد ولتاژ شاخه ها در طرف LV. (50P / 51P)
حفاظت از اختلاف نظر قطعی. (62PD)
بیش از حفاظت تحریک (24)
حفاظت از اضافه بار حرارتی. (49)
عملکرد شروع خنک کننده (49)
در هنگام بارگذاری مجدد بار شیر تغییر (OLTC) را مسدود می کند. (49)
زنگ هشدار ولتاژ شاخه در سمت LV. (59G)
نظارت بر نقص مدار VT.
نظارت بر نقص مدار CT.
تشخیص اشباع CT
نظارت و اندازه گیری
تشخیصی خود.
کنترل برق DC و هشدار دهنده.
ضبط رویداد شامل 256 تغییر وضعیت گزارش های ورودی باینری، 64 گزارش خودآموزی و 64 گزارش عملیاتی.
ضبط کننده اختلال شامل 64 گزارش گسل و 8 شکل موج. حداکثر زمان رکورد تا 15 ثانیه برای شکل موج خطای تک است. (فرمت فایل ضبط کننده اختلال با فایل بین المللی COMTRADE سازگار است.)
هماهنگ سازی ساعت GPS: PPS (پالس در ثانیه)
ارتباطات
پورت های پشتی ارتباط RS-485 با پروتکل IEC 60870-5-103 یا پروتکل Modbus مطابقت دارند.
3 پورت اترنت اختیاری مطابق با IEC 60870-5-103 پروتکل TCP / IP است
