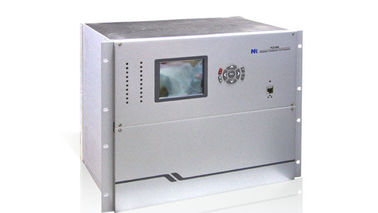

PCS-985 ژنراتور ترانسفورماتور واحد حفاظت رله 87g حفاظت دیفرانسیل

PCS-985 ترانسفورماتور ژنراتور حفاظت از واحد حفاظت 87g حفاظت دیفرانسیل، حفاظت از جریان بیش از حد، محافظت در برابر بار اضافی تعریف شده، حفاظت از بار اضافی در زمان معکوس

PCS-985 حفاظت اصلی و پشتیبان کامل ترانسفورماتورهای ژنراتور ترانسفورماتور را شامل می شود که معمولا شامل ژنراتور، ترانسفورماتور اصلی، ترانسفورماتور کمکی و ترانسفورماتور تحریک کننده یا تحریک کننده می شود. پشتیبانی از اتصالات به CT های معمولی / VT و CT / VT های الکترونیکی، و به طور گسترده ای مورد استفاده قرار می گیرد در ظرفیت بزرگ توربو دینامو، ژنراتور توربین گاز و ژنراتور نیروی هسته ای با حالت های مختلف اتصال.

برای واحد ژنراتور-ترانسفورماتور حیاتی، دو مجموعه از PCS-985 می تواند برای دستیابی به پیکربندی حفاظت تکراری استفاده شود. دو PCS-985 از گروه های مختلف CT استفاده می کنند و حفاظت اصلی و پشتیبان در یک PCS-985 یک گروه CT را به اشتراک می گذارد.

حفاظت ژنراتور

حفاظت دیفرانسیل (87G)
حفاظت دیفرانسیل DPFC. (87G)
حفاظت دیفرانسیل عرضی بالا حساس. (87G)
حفاظت overvoltage صفر طولی برای گسل interturn. (59N / 60)
DPFC جهت حفاظت جهت گسل مجدد. (67)
حفاظت بیش از حد ولتاژ کنترل شده. (50)
حفاظت از امپدانس فاز به فاز (21G)
تابع مسدود کردن جریان شدید در ترمینال ژنراتور.
حفاظت ولتاژ پایه صفر برای گشتاور زمین استاتور. (64S)
حفاظت از مقادیر سومین هارمونیک برای گشتاور زمین استاتور. (64S)
حفاظت دیفرانسیل اولی هارمونیک سوم برای گشتاور زمین استاتور. (64S)
100٪ حفاظت از گسل زمین استاتور با تزریق ولتاژ. (64R)
حفاظت از خطا در زمین یک نقطه ی روتور. (64R1)
حفاظت از تقصیر زمین با دو نقطه روتور. (64R2)
حفاظت اضافه بار استاتور قطع شده. (50S)
محافظت بیش از حد استاتور در زمان معکوس. (51S)
حفاظت اضافه بار منفی تعریف شده در زمان منفی. (50Q)
حفاظت اضافه بار منفی در زمان معکوس. (51Q)

برنامه های کاربردی نمونه
حفاظت از ضرر و زیان. (40)
حفاظت از مرحله (78)
محافظت در مقابل ولتاژ بیش از حد مجاز. (59)
حفاظت بیش از حد تحریک زمانی تعریف شده. (24)
زمان معکوس حفاظت بیش از حد تحریک (24)
حفاظت معکوس قدرت (32R)
حفاظت از قدرت کم. (37 گرم)
حفاظت در برابر معکوس از راه دور (32R)
حفاظت تحت فرکانس (81U)
حفاظت از فرکانس (81O)
حفاظت از راه اندازی / خاموش شدن جریان دیفرانسیل.
حفاظت از راه اندازی / خاموش شدن ولتاژ صفر-equence.
محافظت از جریان کم با سرعت پایین. (50)
محافظت غیر ضروری انرژی. (50/27)
حفاظت از شکست شکن (50BF)
عملکرد تعادل ولتاژ (60)
نظارت مدار VT. (VTS)
نظارت CT مدار. (CTS)

ترانزیستور گشتاور / حفاظت از اکریتور

حفاظت دیفرانسیل (87ET)
محافظت بیش از حد جریان (50)
قطع حفاظت از زمان بارگیری. (50)
محافظت در برابر معکوس بار اضافی. (51)

حفاظت اصلی ترانسفورماتور
حفاظت دیفرانسیل ژنراتور ترانسفورماتور (87GTU)
حفاظت دیفرانسیل (87T)
حفاظت دیفرانسیل DPFC. (87T)
حفاظت از تقصیر زمین محدود شده است. (64REF)
حفاظت از امپدانس فاز به فاز در سمت HV. (21P)
حفاظت بیش از حد ولتاژ در سمت HV کنترل می شود. (50)
هشدار بیش از حد (49)
آغاز خنک کننده (49)
حفاظت بیش از حد جریان صفر جهت در سمت HV. (67G)
حفاظت بیش از حد جریان صفر در زمان معکوس در سمت HV. (51G)
حفاظت ولتاژ صفر صفر در سمت HV.
حفاظت جریان جرقه صفر در سمت HV.
هشدار ولتاژ صفر در سمت LV.
حفاظت بیش از حد تحریک زمانی تعریف شده. (24)
زمان معکوس حفاظت بیش از حد تحریک (24)
حفاظت از اختلاف قطب در سمت HV. (62PD)
حفاظت از برش شکن
نظارت مدار VT. (VTS)
نظارت CT مدار. (CTS)

ترانسفورماتور کمکی
حفاظت دیفرانسیل (87T)
حفاظت بیش از حد ولتاژ در سمت HV کنترل شده است. (50P)
حفاظت جریان بیش از حد ولتاژ شاخه 1 در طرف LV. (50P)
حفاظت جریان بیش از حد ولتاژ شاخه 2 در طرف LV. (50P)
محافظت از جریان بیش از حد صفر صفر شاخه 1 در سمت LV. (50 گرم)
محافظت از جریان بیش از حد صفر صفر شاخه 2 در سمت LV. (50 گرم)
هشدار بیش از حد (49)
آغاز خنک کننده (49)
مسدود کردن تغییر بار شیر بار. (OLTC)
نظارت مدار VT. (VTS)
نظارت CT مدار. (CTS)

متفرقه
حفاظت مکانیکی
تنظیم خودکار ولتاژ و جریان رانش.
تشخیصی خود.
هماهنگ سازی ساعت GPS.
ضبط ضبط
