PCS-9671 سه توان سیم پیچ ترانسفورمر حفاظت دیفرانسیل رله ریز پردازنده

PCS-9671 سه توان سیم پیچ ترانسفورماتور حفاظت دیفرانسیل رله میکروپروسسور حفاظت دیفرانسیل جریان فعلی را محدود می کند. (87T)، تشخیص اشباع CT

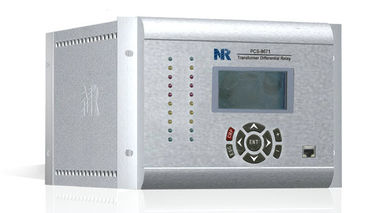

PCS-9671 یک رله مبتنی بر ریزپردازنده است که برای حفاظت از ترانسفورماتورهای قدرت با دو سیم یا سه سیم پیچ با حداکثر سه ورودی CT طراحی شده است. همچنین می تواند برای حفاظت از راکتورها استفاده شود یا به عنوان حفاظت دیفرانسیل خرد است. محافظت دیفرانسیل فعلی محدود، حفاظت دیفرانسیل بدون محدودیت و حفاظت از خطا در زمین فراهم شده است.

رله قادر به نمونه برداری از سیگنال های آنالوگ از ترانسفورماتورهای معمولی یا دریافت مقادیر نمونه برداری شده از CTs / VT های الکترونیکی از طریق ادغام واحد است. منطق برنامه ریزی، LED ها، ورودی ها و خروجی های باینری می تواند بر اساس الزامات خاص از طریق ابزار نرم افزار پیکربندی شود. این رابط را برای اتوبوس و اتوبوس فرآیند ایستگاه به ترتیب فراهم می کند و پشتیبانی از IEC 61850-8-1 MMS، GOOSE، IEC 61850-9-2 ارزش نمونه گیری.

حفاظت و کنترل
محافظت دیفرانسیل فعلی را محدود کنید. (87T)

برای این حفاظت دو مرحله با کم تنظیم و تنظیم بالا ارائه شده است. و مرحله پایین تنظیم می تواند توسط اشباع سی تی، جریان در معرض، بیش از حد تحریک و شکست مدار CT مسدود شده است. همچنین مرحله بالا تنظیم می تواند با شکست جریان CT و جریان سیگنال متوقف شود.

حفاظت دیفرانسیل فعلی را بدون تحرک متوقف کنید (50 / 87UT) برای تخریب گسل جدی داخلی به سرعت استفاده می شود.

حفاظت از خطای زمین محدود شده است. (مرجع)

تا 3 حفاظت REF بر اساس صفر دیفرانسیل عددی توالی ارائه شده است.

حفاظت بیش از حد فاز برای هر طرف (50 / 51P)

تا 3 محافظ بیش از حد فراهم شده است.

حفاظت مکانیکی (MT)

تا 8 کانال مکانیکی ارائه می شود.

نظارت CT مدار. (CTS)

نظارت CT مدار متشکل از دو عنصر: غیر طبیعی سیگنال مدار بدون ضبط آشکارساز خطا و شکست مدار سیگنال با وانت شناسایی خطا.

مسدود کردن جریان فعلی توسط هارمونیک دوم

مسدود کردن فازی، بلوک متقاطع و مسدود سازی کامپوزیت برای انتخاب ارائه می شود.

مسدود کردن بیش از حد توسط هارمونیک 5

بیش از حد تحرک از طریق نسبت 5 جریان هارمونیک و جریان اساسی تشخیص داده می شود.

تشخیص اشباع CT

اشباع CT از طریق ترکیبات 2 و 3 هارمونیک متمایز است.

مدیریت
64 گزارش عملیات حفاظت، 1024 سوابق هشدار نظارت، 1024 سوابق عملیات کنترل و 1024 سوابق عملیات کاربر. 64 سوابق اشتباه و اختلال 1024 آخرین سوابق SOE، آخرین سوابق از عناصر زیر تغییر دولت. تا چهار پورت 10Base-T / 100Base-TX (RJ45) یا دو پورت 100Base-FX با IEC 61850-8-1 MMS و GOOSE برای پیام غیر بحرانی، IEC 60870 5-103 بیش از TCP / IP یا DNP 3.0 . دو پورت عقب RS-485 با IEC 60870-5-103. تا شش پورت 100Base-FX با نمونه برداری IEC 61850-9-2. ارزش و GOOSE برای پیام بحرانی بحرانی. یک پورت عقب RS-485 برای هماهنگ سازی ساعت. یک پورت عقب RS-232 برای چاپگر. 1 پورت RJ45 برای تست و تنظیم. هماهنگ سازی ساعت از طریق پالس، IRIG-B و SNTP.

توابع تست کمکی
گزارش انتشار مجازی مجازی و آزمایش ارتباطات.

گزارش تولید مجازی و کنترل ارتباطات مجازی.

تغییر وضعیت باینری مجازی تغییر گزارش تولید و آزمون ارتباطات.

تست خروجی باینری

ضبط ضبط ضبط دستی
