محل منبع: | چین |
نام تجاری: | OEM |
شماره مدل: | کلاس 150 ~ 300 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
جزئیات بسته بندی: | جعبه های چوبی |
زمان تحویل: | ظرف 15 روز |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 1000 پیکسل / ماه |
برجسته: | ,,gate globe valve |
---|

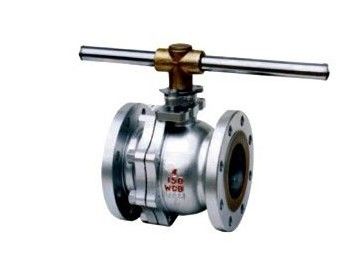

کلاس 150 ~ 300 فشار بالا فولاد ضد زنگ سوپاپ توپ ASTM A216 WCB، A351 CF8، A351 CF3، A351 CF3M، A351 CN7M
کلاه زبر پیچیده، بدن دو قطعه، توپ شناور
سوراخ کامل یا کاهش یافته، ساقه دمدمی مزاج
آتش سوزی و ضد استاتیک
توپ فولادی ضد زنگ
ASTM A216 WCB، A351 CF8، A351 CF8M،
A351 CF3، A351 CF3M، A351 CN7M
انطباق استانداردها
طراحی و ساخت: API 608، API 6D، BS5351
چهره به چهره (پایان تا پایان): ANSI B16.10، API 6D
اتصال فلنج: 2 ~ ~ 24 ~ به ANSI B16.5
ایمن آتش: API 607، API 6FA
لب به لب پایان جوش: ANSI B16.25
تست و بازرسی: API 598، API 6D
مواد | ||
نه | نام قسمت | ماده |
13 | رسیدگی | فولاد کربن |
12 | مهره قفل | فولاد کربن |
11 | مهره مهره | فولاد کربن |
10 | واگن رانش | PTFE / NYLON |
09 | بوش غدد | فولاد ضد زنگ |
08 | ساقه | فولاد ضد زنگ |
نه | نام قسمت | WCB | LCB |
07 | گل میخ و مهره | A193 Gr B7 / A194 Gr 2H | A320 Gr L7 / A194 Gr 4 |
06 | بسته بندی | گرافیت / ptfe | گرافیت / ptfe |
05 | کرسی صندلی | PTFE / RPTFE / NYLON | SPTFE / RPTFE / NYLON |
04 | واشر | زخم برفی / مارپیچی | زخم برفی / مارپیچی |
03 | توپ | A182 F6a | A182 F304 |
02 | بدن R | A216 Gr WCB | A352 Gr LCB |
01 | L-body | A216 Gr WCB | A352 Gr LCB |
نه | نام قسمت | CF8 | CF8M |
07 | گل میخ و مهره | A193 Gr B16 / A194 Gr 4/7 | A193 Gr B7 / A194 Gr 2H |
06 | بسته بندی | گرافیت / ptfe | گرافیت / ptfe |
05 | کرسی صندلی | PTFE / RPTFE / NYLON | PTFE / RPTFE / NYLON |
04 | واشر | زخم برفی / مارپیچی | زخم برفی / مارپیچی |
03 | توپ | A182 F304 | A182 F316 |
02 | بدن R | A351 Gr CF8 | A351 Gr CF8M |
01 | L-body | A351 Gr CF8 | A351 Gr CF8M |
CLASS 150 ~ 300 FLOATING BALL VALVE
ابعاد | |||||||||||
کلاس 150 | |||||||||||
اندازه | اینچ | 1/2 | 3/4 | 1 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 4 | 6 | 8 |
L-RF | میلیمتر | 108 | 117 | 127 | 165 | 178 | 191 | 203 | 229 | 394 | 457 |
L1-BW | میلیمتر | 140 | 152 | 165 | 190 | 216 | 241 | 283 | 305 | 457 | 521 |
L2-RTJ | میلیمتر | - | - | 140 | 178 | 191 | 203 | 216 | 241 | 406 | 470 |
ب | میلیمتر | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 |
ه | میلیمتر | 65 | 70 | 80 | 95 | 110 | 135 | 145 | 170 | 235 | 275 |
کی | میلیمتر | 150 | 155 | 160 | 180 | 200 | 225 | 325 | 350 | 500 | 600 |
WT | کیلوگرم | 3 | 4 | 5 | 8 | 12 | 21 | 26 | 43 | 80 | 155 |
ابعاد | |||||||||||
کلاس 300 | |||||||||||
اندازه | اینچ | 1/2 | 3/4 | 1 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 4 | 6 | 8 |
L-RF | میلیمتر | 140 | 152 | 165 | 190 | 216 | 241 | 283 | 305 | 403 | 502 |
L1-BW | میلیمتر | 140 | 152 | 165 | 191 | 216 | 241 | 283 | 305 | 457 | 521 |
L2-RTJ | میلیمتر | 151 | 165 | 178 | 203 | 232 | 257 | 298 | 321 | 419 | 518 |
ب | میلیمتر | 13 | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 152 | 203 |
ه | میلیمتر | 70 | 85 | 90 | 105 | 120 | 145 | 160 | 195 | 250 | 290 |
کی | میلیمتر | 155 | 160 | 180 | 200 | 225 | 325 | 350 | 500 | 600 | 700 |
WT | کیلوگرم | 3 | 5 | 7 | 13 | 15 | 28 | 32 | 55 | 105 | 170 |
