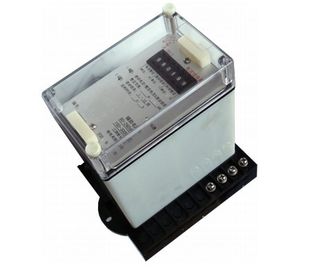

قابلیت ضد خراب شدن JL-8D SERIES DEFINITE TIME CURRENT حفاظت RELAY (JL-8D / 5X2)

قابلیت ضد خراب شدن JL-8D SERIES DEFINITE TIME CURRENT حفاظت RELAY (JL-8D / 5X2)

رله فعلی محدود کننده دوربين سری JL-8D به عنوان حفاظت از رله حفاظت شده شروع به کار می کند به عنوان یک مدار AC از سیستم قدرت بیش از حد و یا کوتاه، یک علامت هشدار و یا قطع قطعات گسل

نامگذاری را تایپ کنید

JL-8D / □ X □□□□□

نوع شل: 3 پوسته برجسته و تلفن همراه؛ 4 JK-1؛ 5 CJ-1

قدرت کمکی: یک 110 ولت 220 وات DC (دیگر به ترتیب)

تماس سیگنال: 1 با تماس سیگنال 2 با تماس سیگنال

محدوده زمانی: 1 0.01s-0.99s؛ 2 0.1s-9.9s

محدوده فعلی: 1 0.1A-9.9A؛ 2 1A-30A (دیگر به ترتیب)

کد رله ترکیبی

فرم ترکیبی: 2 ترکیبی از رله جاری،

یک رله زمان و یک رله سیگنال

نوع خاصی از Jiang Ying Xinchangjiang RelayCO.، LTD

رله IC IC

پارامترهای فنی اصلی:

1 محدوده کنونی 0.1A-9.9A، واحد 0.1A؛ 1A-30A، واحد 1A (سایر موارد به ترتیب)

محدوده زمانی 0.01s-0.99s، واحد 0.01s؛ 0.1s-9.9s، واحد 0.1s (دیگر به ترتیب)

2 قدرت اضافی: 110 و 220 ولت DC (دیگر به ترتیب)

3 بازنشانی نسبت 0.9 ~ 0.97

4 خطاهای اصلاح ≤2٪

5 مصرف برق <4W.

6 ظرفیت تماس

تماس سیگنال: 30VDC 5A؛ 250VAC 5A

تماس اصلی: 250VAC COSФ = 1.0 5A

250VDC ساخت 5A

250VDC τ = 5mS شکستن 500 وات

8 مقاومت عایق

هر ترمینال برق رله با یکدیگر متصل می شوند. به بخش غیر metallicoutside غیر الکتریکی

یا پوسته، مقاومت عایق آن کمتر از 300MΩ توسط tramegger اندازه گیری شده با ولتاژ باز است 500V.

9 شدت متوسط

هر ترمینال برق رله با یکدیگر متصل می شوند. و می تواند 2000 وات 50Hz AC را تحمل کند

ولتاژ (ارزش مجازی) به غیر الکتریکی فلزی خارج پوسته پوسته. هیچ شکست عایق بندی وجود ندارد

یا پدیده flashover

10 قابلیت ضدضربه رله ضد تشنج مطابق با DL478-92 (<< حفاظت رله ایستا و امنیت خودرو خودکار خودرو فن آوری >>)
