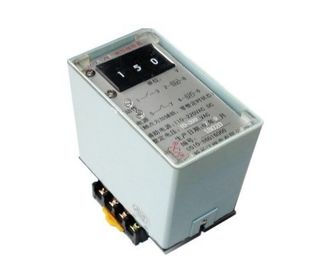

برق قدرت 5W مصرف برق VOLTAGE رله کنترل الکترونیکی (JY-7A / 12)

برق قدرت 5W مصرف برق VOLTAGE رله کنترل الکترونیکی (JY-7A / 12)

پارامترهای فنی اصلی:

1 محدوده قابل تنظیم ولتاژ 10V-399V

2 مصرف برق بیشترین مصرف برق کمتر از 5 وات است.

3 زمان کار بیش از ولتاژ رله: 1.2 بار تغییر زمان ارزش عامل کمتر از 25ms است

زمان کار دو بار مقدار اصلاح شده کمتر از 20ms است.

4 تنظیم مجدد زمان بازنشانی رله بیش از ولتاژ کمتر از 27ms است

5 تنظیم مجدد نسبت به تنظیم مجدد ولتاژ رله ولتاژ 0.93 ~ 0.97

6 خطای اصلاح دامنه رتبه بندی 15V به حد محدود است. اصلاح خطاها است

کمتر از 2٪. در دمای محدود، خطاهای هر مقدار اصلاح شده بالاتر از 15V کمتر از 3٪ است.

7 ظرفیت تماس

اتصال مدار خروجی رله می تواند ولتاژ کمتر از 250 ولت را برای ولتاژ 50 ولت کاهش دهد

مدار شارژ الكترومغناطیسی DC كه ثابت زمان آن 0.75 ± 5 است. در AC

مدار که ولتاژ کمتر از 250V است، 250VA (فاکتور قدرت cosΦ برابر 0.1 ± 0.4) است.

تماس رله می تواند 5A را برای عمر طولانی کند.

8 زندگی الکتریکی بیش از 105 بار

9 عمر مکانیکی بیش از 106 بار.

10 شدت متوسط

هر ترمینال برق رله با یکدیگر متصل می شوند. و می تواند تحمل کند

2000V و 50Hz AC ولتاژ (ارزش مجازی) به غیر الکتریکی فلز

قسمت خارجی یا پوسته هیچ پدیده ای از عایق یا پاشش فلورسنت وجود ندارد.

11 مقاومت عایق

هر ترمینال برق رله با یکدیگر متصل می شوند. به غیر از

الکتریکی فلزی خارج از قسمت یا پوسته، مقاومت عایق آن کمتر است

از 300MΩ اندازه گیری شده توسط tramegger با ولتاژ باز است 500V.

12 شرایط کاری: دما -10 ℃ ~ + 50 ℃، رطوبت نسبی ≤90٪، alti-tude≤2000m

13 قابلیت ضدضربه رله ضد رعب و وحشت مطابق با DL478-92 (<< حفاظت رله ایستا و

امنیت دستگاه خودکار خودکار خودرو >>)

شرح

JY-7 سری DK بدون منبع کمکی ولتاژ منبع تغذیه در رله استفاده می شود
دستگاه های حفاظت رله ترانسفورماتور الکتریکی و حمل و نقل
تبدیل قدرت. و به عنوان حفاظت از ولتاژ بالا یا ولتاژ پایین ولتاژ
کامپوننت راه اندازی
