محل منبع: | چین |
نام تجاری: | OEM |
شماره مدل: | F-DZW10، F-DZW15، F-DZ20، F-DZW30، F-DZW45، F-DZW60، F-DZW90، F-DZW120، F-DZW180، F-DZW250، F-DZW350 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
جزئیات بسته بندی: | بسته بندی چوبی جعبه |
زمان تحویل: | 35 روز پس از امضای قرارداد |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 300SETS |
برجسته: | ,,electro hydraulic machinery |
---|
سوئیچ سوئیچ کوچک سوئیچ کوچک سوئیچ دقیق موقعیت 24V DC

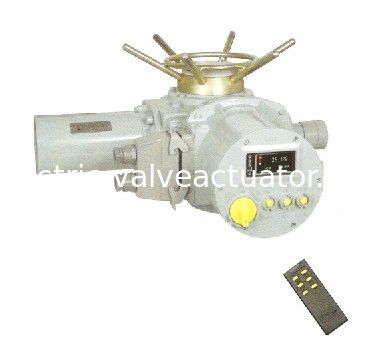

سوئیچ های چند مرحله ای F-DZW سری F-DZW غیر تهاجمی، سوئیچ دریچه الکتریکی برای کنترل باز شدن و بسته شدن دریچه است. برای دریچه های دریچه، دریچه های دریچه، دریچه های دریچه گاز، دریچه های دیافراگم، که می توانند با دقت کنترل فرمان حرکت را کنترل کنند، شیر برای دستیابی به کنترل از راه دور، کنترل مرکزی و کنترل اتوماتیک بهترین درایو است. این مجموعه نه تنها برای نیروگاه ها، همچنین می تواند در پتروشیمی، متالورژی، خدمات عمومی و غیره استفاده شود.
پارامترهای فنی
دمای محیط -20 ℃ ~ +60 ℃
رطوبت ≤ 95٪ (+25 ℃)
کلاس حفاظت IP55، IP65 (سفارش ویژه)
دقت ≤ 7٪ گشتاور را تکرار کنید
تکرار انحراف موقعیت ≤ 5 °
پارامترهای الکتریکی اصلی
برق سه فاز 380V AC ± 10٪ 50Hz
نوع اتصال 24 پین ترمینال 6 پین
تماس با 500VAC / DC 16A 600VAC / DC 35A
مقطع هدایت ≤ 2.5mm2 ≤ 6mm2
ورودی / خروجی سیگنال ورودی ورودی خارجی / داخلی
ولتاژ 24VDC ± 10٪ جریان ≤ 10mA
پالس عرض:> 100ms
انزوا نوری
خروجی خروجی خروجی: تماس 4 طرفه منفعل
ظرفیت: 125VAC / 30VDC 5A
محدوده خروجی بازخورد موقعیت: 4 ~ 20mA
ظرفیت بار: ≤ 750Ω
خطی بودن: ≤ 0.3٪
ویژگی
1. عملیات غیر تهاجمی در محیط داخلی دستگاه با استفاده از عنصر سنجش غیر تماس.
2. رابط انسان و دستگاه، روشنایی بالا، صفحه نمایش کنتراست بالا، منوی انگلیسی، تنظیم کاربر پسند و اشکال زدایی.
3. کنترل از راه دور مادون قرمز، کنترل از راه دور مادون قرمز را می توان در موقعیت خاص از محرک برای راه اندازی، عملیات و یا تنظیمات پارامتر و نمایش داده شد نصب شده است.
موقعیت دقیق، موقعیت دقیق شیر. سنسورهای دیجیتال برای نظارت دقیق وضعیت شیر.
5. حالت کنترل، انواع کنترل از راه دور برای کاربران، هر دو سیگنال های کنترل از راه دور داخلی برای رسیدن به انزوا الکتریکی.
6. پیکربندی رایگان سیگنال، تا 4 خروجی سیگنال تماس برای کاربر برای انتخاب، هر سیگنال کانال می تواند آزادانه تعریف شود.
7. تصحیح توالی فاز اتوماتیک، آژانس اجرایی که بتواند چرخش را تنظیم کند، قدرت CPU می تواند به طور صحیح دنباله فاز را اصلاح کند، صرفنظر از زمانی که سیم های توالی فاز قدرت را تنظیم می کند.
8. حفاظت از فاز، CPU دارای یک فاز قدرت و محافظت از افت خروجی خروجی است.
9. تشخیص خطا، CPU داخلی به طور مداوم آژانس برای جمع آوری اطلاعات مختلف، نظارت بر وضعیت عملیاتی آژانس های اجرایی، از طریق موضوع زنگ خطر خود و تشخیص خطا، حتی اگر کاربر به سرعت با شکست است.
10. عملیات اضطراری، سوئیچ اولویت پاسخ "اضطراری" در سیگنال ورودی، یک بار موثر، عملیات اضطراری آژانس اجرایی برای پیش تعیین موقعیت.
11. اشکال زدایی ساده، فقط تنظیم رکورد باز و نزدیک جهت محل ترمینال، راه اندازی کار برای تکمیل
مشخصات فنی
مدل | اسمی گشتاور | بیشترین کنترل گشتاور | کمترین کنترل گشتاور | شفت خروجی انقلاب | مجاز به گذراندن ساقه دریچه قطر | کتابچه راهنمای سرعت | خروجی سرعت | موتور قدرت | وزن |
F-DZW5A | 50 | 75 | ≤25 | 150 | 28 | 1:01 | 18 | 0.12 | 28 |
F-DZW10A | 100 | 150 | ≤50 | 160 | 24، 36 | 0.25 | 61 | ||
F-DZW15A | 150 | 225 | ≤75 | 0.37 | 63 | ||||
F-DZW20A | 200 | 300 | ≤100 | 40 | 0.55 | 63 | |||
F-DZW20A | 28 | ||||||||
F-DZW30A | 300 | 450 | ≤150 | 40 | 24 | 0.75 | 65 | ||
DZW30A | 28 | ||||||||
F-DZW45A | 450 | 675 | ≤255 | 110 | 48 | 24 | 1.1 | 110 | |
36 | 1.5 | ||||||||
F-DZW60A | 600 | 900 | ≤300 | 24 | 1.5 | 112 | |||
36 | 2.2 | ||||||||
F-DZW90 | 900 | 1350 | ≤450 | 60 | 24 | 2.2 | 139 | ||
F-DZW90 (Ⅰ) | 48 | 36 | 3.0 | ||||||
F-DZW120 | 1200 | 1800 | ≤600 | 60 | 24 | 3.0 | 142 | ||
F-DZW120 (Ⅰ) | 48 | ||||||||
F-DZW180 | 1800 | 2160 | ≤900 | 140 | 70 | 25:01 | 24 | 4.0 | 261 |
36 | 5.5 | ||||||||
F-DZW250 | 2500 | 3000 | ≤1250 | 24 | 5.5 | 264 | |||
F-DZW350 | 3500 | 4200 | ≤1750 | 75 | 13:01 | 18 | 7.5 | 430 | |
F-DZW500 | 5000 | 6000 | ≤2500 | 10 | 440 | ||||
F-DZW800 | 8000 | 9600 | ≤4000 | 120 | 80 | 90:1 | 12 | 13 | 800 |
F-DZW1000 | 10000 | 12000 | ≤5000 | 100 | 15 | 820 |
