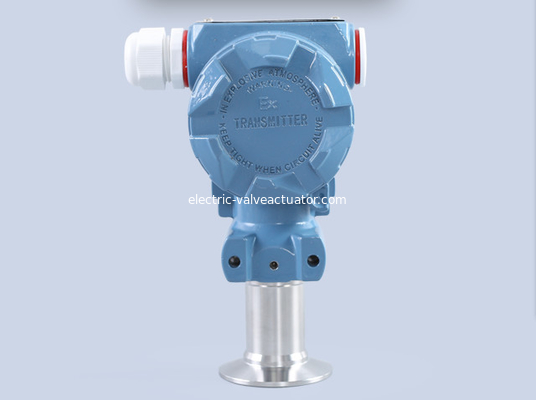

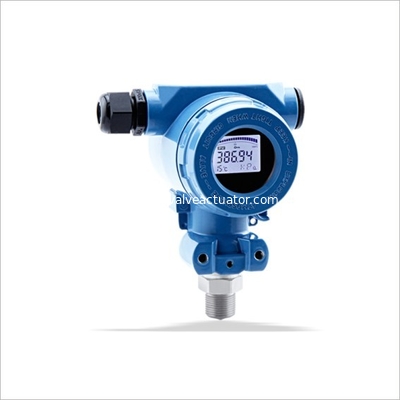

سنسور فشار مکانیکی فرستنده سطح دیفرانسیل سری SWP-T20X

فرستنده فشار اقتصادی سری SWP-T20X سنسور فشار مکانیکی


اسخلاصه

فرستنده فشار اقتصادی سری Swp-t20x از سنسور پیزومقاومتی سرامیکی وارداتی با سطح پیشرفته بین المللی استفاده می کند، با قطعات الکترونیکی با دقت بالا همکاری می کند و از طریق فرآیند دقیق مونتاژ می شود.فن آوری اندازه گیری فشار خشک بدون مایع میانی اتخاذ شده است که به مزایای فنی سنسور مقاومت سرامیکی کاملاً بازی می کند، به طوری که فرستنده فشار سری swp-t20x عملکرد فنی عالی دارد.پایداری بالا و دقت اندازه گیری بالا.

فرستنده فشار اقتصادی سری Swp-t20x دارای انواع مدل ها، محدوده ها و فرم های اتصال فرآیند می باشد.این می تواند به طور گسترده در بسیاری از زمینه های صنعتی مانند نفت، صنایع شیمیایی، برق، متالورژی، داروسازی، مواد غذایی و غیره استفاده شود. می تواند با موقعیت ها و رسانه های مختلف اندازه گیری صنعتی سازگار شود.این یک محصول ارتقا دهنده ایده آل گیج فشار سنتی و فرستنده فشار سنتی و ابزار اندازه گیری فشار ایده آل در زمینه اتوماسیون صنعتی است.

مویژگی های ain

◆ پایداری بالا، بهتر از 0.1٪ مقیاس کامل در هر سال.

◆ گشت و گذار دمای کوچک به دلیل حذف مایع میانی در عنصر اندازه گیری، سنسور نه تنها دقت اندازه گیری بالایی را به دست می آورد، بلکه کمتر تحت تأثیر دما قرار می گیرد.

◆ قابلیت اطمینان خوب IC در مقیاس بزرگ، با قابلیت اطمینان مدار خوب و عملکرد ضد تداخل قوی اتخاذ شده است.

◆ کاربرد گسترده این محصول دارای انواع مدل ها، اشکال اتصال فرآیند و مواد تولیدی است که می تواند با رسانه های مختلف در اندازه گیری صنعتی سازگار شود.

◆ نصب و نگهداری آسان.این محصول دارای ساختار مناسب، حجم کم و وزن سبک است.می توان آن را به طور مستقیم در هر موقعیتی نصب کرد.

دبلیواصل orking

این ابزار سیگنال دما را از طریق سنسور دما به سیگنال الکتریکی تبدیل می کند و سپس پیش تقویت کننده سیگنال الکتریکی را تقویت و فیلتر می کند که برای تبدیل آنالوگ به دیجیتال به ماژول تبدیل a/d CPU ارسال می شود.در نهایت، CPU پردازش داده، نمایش و خروجی PWM را انجام می دهد.نمودار بلوک اصلی به شرح زیر است:

فشار محیط اندازه گیری شده مستقیماً روی دیافراگم سرامیکی سنسور تأثیر می گذارد و باعث می شود که دیافراگم جابجایی کمی متناسب با فشار متوسط ​​ایجاد کند.در شرایط عادی کار، حداکثر جابجایی دیافراگم بیش از 0.025 میلی متر نیست.پس از اینکه مدار الکترونیکی این جابجایی را تشخیص داد، این جابجایی را به یک سیگنال اندازه‌گیری صنعتی استاندارد متناسب با این فشار تبدیل می‌کند.در صورت فشار بیش از حد، دیافراگم مستقیماً به زیرلایه سرامیکی جامد متصل می شود.از آنجایی که فاصله بین دیافراگم و زیرلایه فقط 0.1 میلی متر است، حداکثر جابجایی دیافراگم در صورت فشار بیش از حد می تواند تنها 0.1 میلی متر باشد.بنابراین، ساختار تضمین می کند که دیافراگم تغییر شکل بیش از حد ایجاد نمی کند.سنسور از پایداری خوب و قابلیت اطمینان بالایی برخوردار است.

تیپارامتر فنی

◆ سطح دقت: 0.5

◆ اختلاف بازگشت 0.1% fs

◆ تأثیر دما ± 0.1٪ / 10 ℃

◆ ولتاژ کار DC 13V ~ 30V

◆ پایداری سالانه ± 0.2٪

◆ خروجی سیگنال 4 ~ 20 میلی آمپر

◆ محدوده مجاز اضافه ولتاژ 150%

◆ ابعاد کلی 120 × 60 × 100 حداکثر

◆ محدوده فشار حداکثر 200٪

◆ دمای مجاز متوسط ​​-20 ~ 70 ℃ محیط -20 ~ 80 ℃
