GT52 دوگانه - اعمال نیروی خروجی با فشار بالا پنوماتیک

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
شماره مدل:	GT52 GT160

پرداخت:

مقدار حداقل تعداد سفارش:	۱ عدد
جزئیات بسته بندی:	بسته بندی چوبی جعبه
زمان تحویل:	15 روز پس از امضای قرارداد
شرایط پرداخت:	T/T
قابلیت ارائه:	1000sets

مخاطب

توضیحات محصول جزئیات

نوع عمل:

تک نفره و دو نفره.

عملگرهای پنوماتیک:

پنوماتیک سری AT / GT سری

بلوک سیلندر:

بلوک سیلندر آلومینیوم با کیفیت بالا

نام تجاری:

OEM

برجسته:

,

electromagnetic brakes

GT52 دوگانه - اعمال نیروی خروجی با فشار بالا پنوماتیک

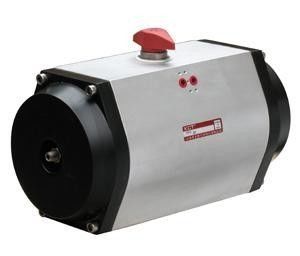

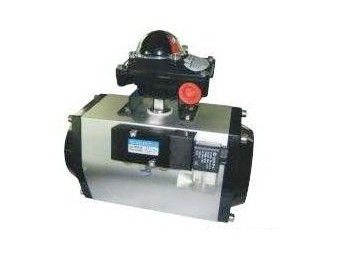

پنوماتیک دستگاه GT52 دو طرفه سیلندر پنوماتیک

1. بازیگری و بازی دو نفره.
طول عمر خدمات 2. طول.
3. کیفیت بالا و قیمت مناسب.

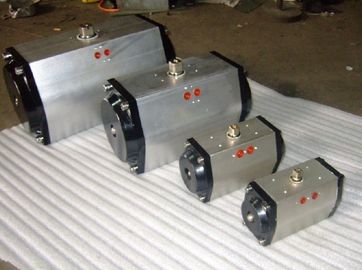

AT / GT سری پنوماتیک. DA و SR موتور پنوماتیک طراحی شده برای کار با سوپاپ دریچه و شیر سوپاپ طراحی شده است.

1. دوچرخه پیستون و طراحی دنده ای از ساختارهای متقارن، حرکت سریع و صاف، دقت بالا، قدرت خروجی بالا، به سادگی تغییر موقعیت پیستون مونتاژ در برابر جهت چرخش در دسترس است.
2. اکستروژن بلوک سیلندر آلومینیوم با کیفیت بالا با ماشینکاری دقیق سوراخ داخلی و سطح بیرونی آنودایز سخت (اکسیداسیون آنودیک در شرایط خاص + پوشش تفلون)، عمر طولانی، ضریب اصطکاک کم.
3. طراحی مجتمع، تمام نقش دوگانه و یک نقش مدل های محرک، دارای همان سیلندر و کلاه های انتهایی هستند که به راحتی با نصب یک بهار یا بهار برای تغییر حالت عمل می کنند.
4. گروه بهار گروه پیش ایمن ترکیبی، هر دو در فرآیند assembiy یا استفاده از محل در هر دو راحت و امن برای نصب و یا تعدیل تعداد بهار.

اقدام دوگانه:

آیتم	گشتاور خروجی (Nm)
آیتم	0.4MPa	0.5MPa	0.6MPa	0.7MPa
GT52	15.6	19.5	23.4	27.3
GT63	23.2	29	34.8	40.6
GT83	56	70	84	98
GT110	112.8	141	169.2	197.4
GT127	220	275	320	385
GT160	440	550	660	770
GT190	734	917	1101	1284
GT210	948	1185	1422	1659
GT254	1740	2175	2610	3045

اندازه میلیمتر																									موضوع
تایپ کنید	الف	ب	سی	د		ΦE	ΦF	ΦG	ΦH	من	ΦJ	□ ک	ل			م	N	O	پ	Q	R × Q	ΦS	T	U
تایپ کنید	الف	ب	سی	NA = 20	NA = 30	ΦE	ΦF	ΦG	ΦH	من	ΦJ	□ ک	90 درجه	120 درجه	180 درجه	م	N	O	پ	Q	R × Q	ΦS	T	U
GT52	50	59	74	94	104	12	12	ایزو FO3 Φ36	ایزو FO5 Φ50	M5 × 8	23.8	CH.11	125	146	191	CH.10	80	M6 × 10	2	18	812	12	40	114	1/8 "ج
GT63	60	70	88	108	118	12	12	ایزو FO5 Φ50	ایزو FO7 Φ70	M6 × 10	23.8	CH.14	140	151	196	CH.10	80	M8 × 13	2	18	1015	16	40	128	1/8 "ج
GT83	65	91	108	128	138	14	18	ایزو F05 Φ50	ایزو FO7 Φ70	M6 × 10	32.3	CH.17	182	207	270	CH.10	80	M8 × 13	2	19	1015	16	40	148	1/8 "ج
GT110	90	120	140	160	170	19.5	25	ایزو FO7 Φ70	ایزو F10 Φ102	M8 × 13	40.3	CH.22	222	252	323	CH.14	80	M10 × 16	2.5	24.5	1422	22	40	180	NAMR 1/4 "G
GT127	103	137	160	180	190	28	40	ایزو FO7 Φ70	ایزو F10 Φ102	M8 × 13	53.3	CH.22	284	350	450	CH.20	80	M10 × 16	3	25	2025	30	40	200	NAMR 1/4 "G
GT160	110	172	198		228	36	40	ایزو F10 Φ102	ایزو F12 Φ125	M10 × 16	66.3	CH.27	378	442	568	CH.28	130	M12 × 20	3	29	2830	42	50	248	NAMR 1/4 "G
GT190	125	224	255		285	47	60		ایزو F14 Φ140		79.3	CH.36	412	485	632	CH.32	130	M16 × 25	4	40	3234	48	50	305	NAMR 1/4 "G
GT210	135	224	255		285	47	60		ایزو F14 Φ140		79.3	CH.36	452	526	676	CH.32	130	M16 × 25	4	40	3234	48	50	305	NAMR 1/4 "G
GT254	159	272	302		332	47	60		ایزو F14 Φ140		105.3	CH.46	603	705	905	CH.32	130	M20 × 28	4
