رله حفاظتی یکپارچه آلومینیومی PA66 WISCOM WDZ-440 برای ولتاژ پایین

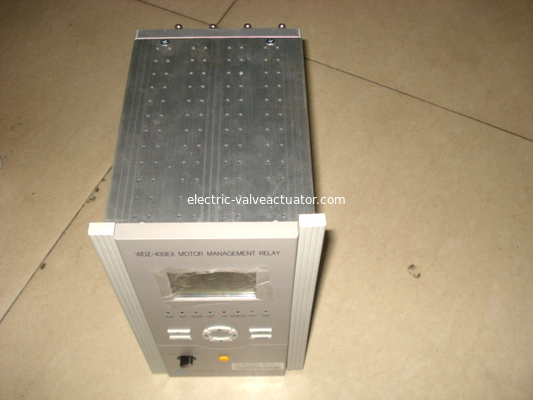

رله حفاظتی WISCOM، دستگاه حفاظت و اندازه گیری یکپارچه موتور WDZ-430EX



سری Wdz-400 شامل مدل های زیر است:

خط wdz-410 یکپارچه شده است

دستگاه اندازه گیری و کنترل حفاظت

دستگاه اندازه گیری و کنترل حفاظت یکپارچه موتور wdz-430

دستگاه حفاظت دیفرانسیل موتور wdz-431

دستگاه اندازه گیری و کنترل حفاظت یکپارچه ترانسفورماتور ولتاژ پایین wdz-440





پیکربندی عملکرد حفاظت میکرو کامپیوتر Wdz-440ex به شرح زیر است:



1. حفاظت بیش از حد (شکست سریع) بخش I (با قفل جهت، قفل ولتاژ پایین، قفل فشار منفی و دو برابر شدن مقدار ثابت)



2. حفاظت بیش از حد (* * * * شکست سریع) بخش II (با قفل جهت، قفل ولتاژ پایین، قفل فشار منفی و دو برابر شدن مقدار ثابت)



3. حفاظت اضافه جریان (اضافه جریان زمان معین) بخش III (با قفل جهت، قفل ولتاژ پایین، قفل فشار منفی و خروج حفاظت)



4. حفاظت از اضافه جریان زمان معکوس (چهار منحنی مشخصه زمان معکوس استاندارد IEC)



5. حفاظت از شتاب عقب



6. حفاظت از اضافه بار



7. حفاظت از جریان توالی منفی



8. حفاظت از جریان توالی صفر



9. حفاظت انتخاب خط زمین تک فاز (معیار هارمونیک پنجم قابل انتخاب است)



10. حفاظت از اضافه ولتاژ



11. حفاظت از ولتاژ پایین



12. حفاظت از افت ولتاژ



13. حفاظت از ولتاژ دنباله منفی



14. حفاظت از کنترل خنک کننده هوا



15. حفاظت از ولتاژ توالی صفر



16. حفاظت کاهش بار سیکل پایین (با قفل ولتاژ، قفل لغزش و قفل تحت جریان)



17. حفاظت قطع ولتاژ پایین (با قفل لغزش و قفل تحت جریان)



18. حفاظت از بسته شدن مجدد (بدون تشخیص ولتاژ و تشخیص سنکرون)



19. حفاظت سوئیچینگ اتوماتیک آماده به کار (با سوئیچینگ اتوماتیک و بازیابی خودکار، بدون ولتاژ و جریان)



20. حفاظت از گرمای بیش از حد



21. حفاظت از برق معکوس



22. محافظت برای زمان راه اندازی بیش از حد طولانی



23. محدودیت زمانی قطعی IX حفاظت از اضافه جریان



24. حفاظت از اضافه جریان معکوس زمان IX (چهار منحنی مشخصه زمان معکوس استاندارد IEC)



25. گزینه حفاظت: پارامترهای موتور (یادداشت 1)



26. گزینه حفاظت: کنترل PT (یادداشت 2)



27. گزینه حفاظت: سوئیچینگ موازی Pt (یادداشت 3)



28. حفاظت کمیت غیر الکتریکی 1 تا 8 (یادداشت 4)



شرایط محیطی حفاظت از میکرو کامپیوتر Wdz-440ex



دمای معمولی: - 10 ℃ ~ 55 ℃



دمای محدود: - 30 ℃ ~ 70 ℃



دمای ذخیره سازی: - 40 ℃ ~ 85 ℃



رطوبت نسبی: ≤ 95٪، بدون تراکم



فشار اتمسفر: 80 ~ 110 کیلو پاسکال
