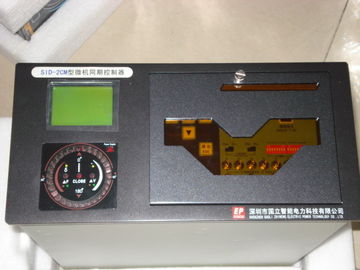

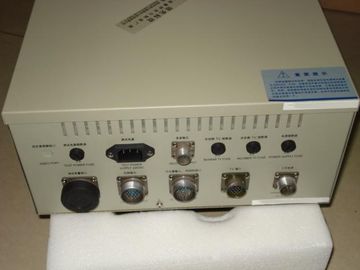

رله حفاظت کننده ترانسفورماتور، SID - 2CM اتوماتیک دستگاه تقریبا همزمان

تابع اصلی:

1 دوازده کانال برای 1-12 واحد ژنراتور برق و یا استفاده می شود

خطوط ولتاژ در یک دستگاه، نوع و ویژگی همپوشانی را می توان تشخیص داد.

2 تنظیم پارامترها: زمان شکن؛ اختلاف ولتاژ مجاز؛ بیش از مقدار حفاظت ولتاژ

اختلاف فرکانس مجاز؛ ضریب کنترل فرکانس؛ ضریب کنترل ولتاژ؛

زاویه قدرت قابل قبول؛ ولتاژ نامی و ولتاژ باتری؛ زاویه فاز تلویزیون busbar تغییر؛

مقادیر ولتاژ پایین ولتاژ در هر دو طرف نقطه موازی؛ تک طرف یا هر دو طرف بدون ولتاژ عامل؛ synchroscope funtion؛ پالس کنترل پالس برای همان فرکانس؛ نام شکن.

3 این دستگاه می تواند اولین فاز صفر فاز را که در حین تقسیم دیفرانسیل جدا شده باشد، تضمین کند

(بین ژنراتور و busbar و یا دو خط همزمان) و ایجاد بدون درهم برهم زدن؛

4 دستگاه می تواند از طریق روش های مختلفی که می تواند فرکانس دیفرانسیل را هدایت می کند، هماهنگ سازی سریع ژنراتور ها را ایجاد کند

اختلاف ولتاژ در محدوده مجاز با توجه به نظریه کنترل فازی؛

5 هنگامی که زاویه یابی و ولتاژ اختلاف کمتر از 0 خواهد بود، یک بار در یک بار شروع می شود

مقادیر مجاز هنگام موازی بودن بین خطوط همزمان، در غیر این صورت باید صبر و سیگنال باشد،

این که آیا آن فرکانس دیفرانسیل یا فرکانس یکسان بود یا خیر، می تواند توسط دستگاه به طور خودکار تشخیص داده شود.

6 دستگاه می تواند هنگام آزمون به موقع و به صورت اتوماتیک خودآزمایی را انجام دهد، همچنین می تواند زنگ بزند و در صورت خطا نمایش داده شود.

7 زنگ زدن هنگام باز کردن تلویزیون و قفل کردن عملیات همگام سازی و بسته شدن غیر ولتاژ؛

8 دستورالعمل کنترل شتاب را می توان به طور خودکار داده می شود زمانی که فرکانس در طول یکسان است

فرایند همبستگی ژنراتورها به منظور لغو شرایط فرکانس یکسان.

در صورت لزوم، همپوشانی ضد قدرت هرگز ظاهر نخواهد شد؛

9 این دستگاه این داده ها را نمایش می دهد - زمان اندازه گیری واقعی یک مدار شکن دهنده هنگام بستن و استفاده از آن

هشت مقدار واقعی واقعی اندازه گیری شده در هر کانال پس از انجام همزمان در

جهت اطمینان دقیق زمان لازم برای بستن شکن.

زمان تعطیلی شکنها زمانی ثبت می شود که همزمان فرکانس یکسان باشد.

10 اتصالات ارتباطی و توافق نامه های ارتباطی بین دستگاه ارائه می شود

و رایانه میزبان (RS-232، RS-485)، به منظور رعایت الزامات دستگاه، به سیستم DCS وارد می شود.

11 دستگاه می تواند حتی در شرایط بدی به دلیل روش های کامل آن کار کند

و راه های عایق دقیق در الکترومغناطیس و برق عکس؛

12 AC یا DC می تواند به عنوان منبع تغذیه دستگاه باشد و دستگاه می تواند خود را به 48 ولت و 220 ولت متصل کند

یا منبع تغذیه DC به صورت خودکار؛

13 بررسی و آزمایش می تواند به طور مستقیم بدون هیچ دستگاه دیگر به دلیل ماژول انجام شود

تقاضا شده است در حال حاضر در دستگاه؛

14 یک طرف یا هر دو طرف بر اساس دستورالعمل های رایانه میزبان می توان بدون تعویض ولتاژ ولتاژ را انجام داد؛

یا هر دو طرف بدون تعویض ولتاژ ولتاژ از سوئیچ پانل جلو عمل می کند ..

15 به عنوان یک synchroscope هوشمند استفاده می شود.

1 تلویزیون ولتاژ ثانویه ثانویه در هر دو طرف قطع کننده برای هم زدن

باید 100 ولت یا 100 / √3 V باشد یا این که یک ولتاژ خط دیگر ولتاژ فاز باشد؛

ولتاژ تلویزیون در طرف سیستم می تواند زاویه ی فاجعه ی تبدیل را به ترتیب به ترتیب قرار دهد

هیچ ترانسفورماتور جداگانه ای برای زوایای عایق بندی و تغییر فاز لازم نیست.

2 همه ورودی های دیجیتال به طور معمول باز نقطه اتصال نوع هستند، مانند انتخاب نقطه موازی،

تنظیم مجدد از راه دور، تماس کمکی از قطع کننده ها، و غیره؛

3 به طور معمول تماس نوع باز از رله الکترومغناطیس کوچک را می توان برای کنترل استفاده می شود

سیگنال خروجی دیجیتال، ظرفیت تماس 220V AC 5A یا 220V DC 0.5A؛

4 دو پورت ارتباطی، یکی RS-232، دیگری RS-485 است؛

5 منبع تغذیه باید 48-220 وات یا DC باشد، حداکثر مصرف برق 20 وات است؛

6 عایق بندی:

مدار جریان ضعیف به زمین: 500V 50Hz برای یک دقیقه؛

مدار جریان برق به زمین: 2000V 50Hz برای یک دقیقه؛

بین مدار جریان ضعیف و مدار جریان قدرت: 1000V 50 / 60Hz برای یک دقیقه؛

7 محیط عملیات:

A: محدوده دما:

(1) عملیات: 0 تا + 50 ℃؛

(2): حمل و نقل / ذخیره سازی: -20 تا + 70 ℃؛

B: حداکثر رطوبت: 90٪؛
