محل منبع: | چين |
نام تجاری: | ROTORK |
شماره مدل: | سری IQM |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
جزئیات بسته بندی: | بسته بندی جعبه چوبی |
زمان تحویل: | 35 روز پس از امضای قرارداد |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 300SETS |
برجسته: | موتورهای الکتریکی سه فاز,موتورهای برقی AC |
---|

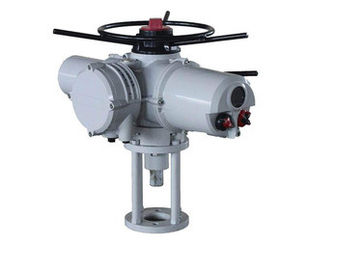

محرک های دریچه پنوماتیک و محرک های دریچه هیدرولیک ، محرک های برقی Rotork IQ3
خلاصه
نسخه تعدیل شده محرک برقی IQ 3 فاز دارای استارت برعکس حالت جامد به جای کنتاکتورهای الکترو مکانیکی است. این دستگاه برای کنترل سریع از مدارهای کنترل از راه دور با واکنش سریع برخوردار است. برای بهینه سازی کنترل موقعیت ، استارت حالت جامد همچنین ویژگی "ترمز" موتور الکترونیکی را اضافه می کند.
ضریب هوشی IQM برای حداکثر 1200 شروع در ساعت (S4 / کلاس C) مناسب است. خروجی گشتاور صندلی مستقیم از 10 تا 544 نیوتن متر (7 تا 400 lbf.ft) است. با گیربکس های مرحله دوم ، گشتاور صندلی خروجی تا 3600 نیوتن متر (2،655 lbf.ft) و جزئی چرخش تا 77000 نیوتن متر (56،790 lbf.ft).
محرک برقی چند چرخنده خاموش:
IQ10، IQ12، IQ18، IQ20، IQ25، IQ35، IQ40، IQ70، IQ90، IQ91، IQ95
IQC10، IQC12، IQC18، IQC20، IQC25، IQC35، IQC40، IQC70، IQC90، IQC91، IQC95
IA10، IA12، IA18، IA20، IA25، IA35، IA40، IA70، IA90، IA91، IA95
تعدیل کننده محرک برقی چند نوبت
هر دو سیگنال ورودی و خروجی: 4-20ma
IQM10، IQM12، IQM18، IQM20، IQM25، IQM35، IQM40، IQM70، IQM90، IQM91، IQM95
IM10، IM12، IM18، IM20، IM25، IM35، IM40، IM70، IM90، IM91، IM95
امکانات
پارامترهای سری IQ ROTORK ، IQC ، IQM ، IM: | |
شماره مدل: | IQ IQ IQ IQ I |
دارای گشتاور دارای رتبه بندی: | 100Nm-3000Nm |
چرخش سرعت: | 18r / min 24r / min 36r / min 72r / min |
منبع تغذیه: | فاز سیگنال سه فاز 380V (10٪) 220V |
دارای امتیاز: | 0.05Kw 0.07Kw 0.12kw 0.17kw |
فرکانس: | 50Hz 60hz |
نرخ ارز: | 0.45A 0.6A 1.3A 0.85A2.1A 3.6A16.5A 35A 88A |
شروع ارز: | 0.45A |
نصب و راه اندازی: | مستقیم نصب شده است |
روش کنترل: | نوع خاموش یا نوع مدولاسیون (هر دو سیگنال ورودی و خروجی 4-20 میلی متر) |
کلاس حفاظت: | IP 55-IP68 |
وزن: | 25kg-165kg |
زاویه موثر | 0-360 ° (محدوده قابل تنظیم 0 ° -105 °) |
کنترل اصلی: | خطای اساسی ± 10؛ ؛ اختلاف بازگشت 1٪ ؛ منطقه مرده ≤ 1 |
رطوبت محیطی: | بدون گاز خورنده |
فلنج کد ISO5210 | |
نصب مستقیم: | فلنج کد ISO5210: F16 |
دیافراگم سوراخ شافت (میلی متر): حداکثر 70 |
