ترانسفورماتور حفاظت رله
Created with Pixso.

حفاظت حفاظت از ترانسفورماتور حفاظت در مقابل جریان SID - 2CM دستگاه همگام سازی

حفاظت حفاظت از ترانسفورماتور حفاظت در مقابل جریان SID - 2CM دستگاه همگام سازی

نام تجاری: OEM
شماره مدل: SID-2CM
مقدار تولیدی: 10 عدد
قیمت: contact
شرایط پرداخت: T/T
توانایی عرضه: 500 پیکسل / ماه
اطلاعات دقیق
محل منبع:
چين
جزئیات بسته بندی:
جعبه کارتن
قابلیت ارائه:
500 پیکسل / ماه
برجسته کردن:

پانل های کنترل الکتریکی

,

پانل های برق قدرت

توضیحات محصول

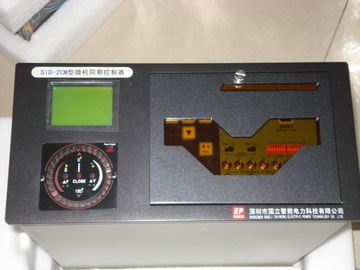

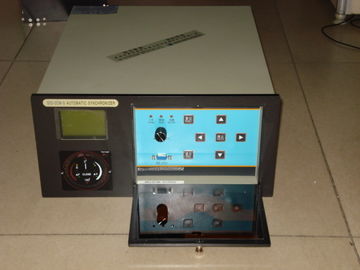

رله حفاظت کننده ترانسفورماتور، SID - 2CM اتوماتیک دستگاه تقریبا همزمان


تابع اصلی:

1 دوازده کانال برای 12-12 ژنراتور برق و یا استفاده می شود

خطوط قدرت در یک دستگاه مشابه، نوع و ویژگی تقسیم بندی می تواند متفاوت باشد.

2 تنظیم پارامترها: زمان شکن؛ اختلاف ولتاژ مجاز؛ بیش از مقدار حفاظت ولتاژ؛

اختلاف فرکانس مجاز؛ ضریب کنترل فرکانس؛ ضریب کنترل ولتاژ؛

زاویه قدرت مجاز؛ زاویه فاز تلویزیون busbar تغییر؛

مقادیر ولتاژ پایین ولتاژ در هر دو طرف نقطه موازی؛ تک طرف یا دو طرف بدون ولتاژ عامل؛ synchroscope funtion؛ پالس کنترل پالس برای همان فرکانس؛ نام شکن.

3 این دستگاه می تواند اولین فاز صفر فاز را که در حین تقسیم بندی دیفرانسیل رخ می دهد، تضمین کند

(بین ژنراتور و busbar یا دو خط همزمان) و بدون تاثیر موازی شوند؛

4 این وسیله می تواند باعث ایجاد هماهنگی سریع ژنراتورها از طریق راه اندازی دیفرانسیل فرکانس و

دیفرانسیل ولتاژ به محدوده مجاز با توجه به نظریه کنترل فازی؛

5 هنگامی که زوایا و زوایای ولتاژ کمتر از 0 باشد، همزمان شدن همزمان یک بار شروع خواهد شد

مقادیر مجاز هنگام موازی بودن بین خطوط همزمان، در غیر این صورت باید یک صبر و سیگنال باشد،

آیا این فرکانس دیفرانسیل یا فرکانس یکسان می تواند به وسیله دستگاه به صورت خودکار تشخیص داده شود؟

6 دستگاه می تواند هنگام آزمون به موقع و به صورت اتوماتیک خودآزمایش را انجام دهد، همچنین می تواند در صورت خطا زنگ بزند و نمایش دهد.

7 هشدار هنگام باز کردن تلویزیون و قفل کردن عملیات همگام سازی و بسته شدن غیر ولتاژ؛

8 دستورالعمل کنترل شتاب را می توان به طور خودکار زمانی که فرکانس در طول یکسان یکسان است داده شود

فرآیند همبستگی ژنراتورها برای لغو شرایط فرکانس یکسان.

در صورت لزوم، همپوشانی ضد قدرت هرگز ظاهر نخواهد شد؛

9 این دستگاه این داده ها را نمایش می دهد - زمان اندازه گیری واقعی که یک مدار شکن هنگام بستن و آن را می گیرد

هشت مقدار واقعی واقعی اندازه گیری شده در هر کانال پس از انجام همزمان در

جهت اطمینان از صحت زمان لازم برای بستن شکن.

زمان تعویض شکن ها زمانی ثبت می شود که فرکانس برابر باشد.

10 دسترسی به ارتباطات و توافق نامه های ارتباطی بین دستگاه ارائه می شود

و رایانه میزبان (RS-232، RS-485)، به منظور رعایت الزامات دستگاه، به سیستم DCS وارد می شود.

11 با توجه به روش های کامل، دستگاه می تواند حتی در شرایط بدی کار کند

و راه های عایق دقیق در الکترومغناطیسی و برق عکس؛

12 AC یا DC می تواند به عنوان منبع تغذیه دستگاه باشد و دستگاه بتواند خود را به 48 ولت و 220 ولت متصل کند

یا منبع تغذیه دی سی به طور خودکار؛

13 چک کردن و تست می تواند به طور مستقیم بدون هیچ دستگاه دیگر به دلیل ماژول انجام شود

تقاضا شده است در حال حاضر در دستگاه؛

14 یک طرف یا هر دو طرف بر اساس دستورالعمل های رایانه میزبان می توان بدون تعویض ولتاژ ولتاژ را انجام داد؛

یا هر دو طرف هیچ سوئیچ ولتاژ پایین از عمل سوئیچ پانل جلو ..

15 به عنوان یک همگروه هوشمند استفاده می شود.

شاخص فنی

1 تلویزیون ولتاژ ثانویه ثانویه در هر دو طرف قطع کننده برای هم زدن

باید 100V یا 100 / √3 V باشد یا یکی از ولتاژ خط دیگر ولتاژ فاز باشد؛

ولتاژ تلویزیون در طرف سیستم می تواند به ترتیب زاویه ی فاز به نوبه ی خود به ترتیب

هیچ ترانسفورماتور جداگانه ای برای عایق کردن و زاویه ی فاز لازم نیست.

2 همه ورودی های دیجیتال به طور معمول باز نقطه اتصال نوع هستند، مانند انتخاب نقطه موازی،

بازنشانی از راه دور، تماس کمکی از قطع کننده ها، و غیره؛

3 به طور معمول نوع باز تماس رله الکترومغناطیسی کوچک را می توان برای کنترل استفاده کرد

سیگنال خروجی دیجیتال، ظرفیت تماس 220V AC 5A یا 220V DC 0.5A؛

4 دو پورت ارتباطی، یکی RS-232، دیگری RS-485 است؛

5 منبع تغذیه باید 48-220 وات یا DC باشد، حداکثر مصرف برق 20 وات باشد؛

6 عایق بندی:

مدار جریان ضعیف به زمین: 500V 50Hz برای یک دقیقه؛

مدار جریان برق به زمین: 2000V 50Hz برای یک دقیقه؛

بین مدار جریان ضعیف و مدار جریان فعلی: 1000V 50 / 60Hz برای یک دقیقه؛

7 محیط عملیات:

A: محدوده دما:

(1) عملیات: 0 تا + 50 ℃؛

(2): حمل و نقل / ذخیره سازی: -20 تا + 70 ℃؛

ب: حداکثر رطوبت: 90٪؛
