VCES: | 1200V | IC nom: | 1200A |
---|---|---|---|
ICRM: | 2400A | ||
برجسته: | ماژول igbt قدرت بالا,ماژول igbt eupec |

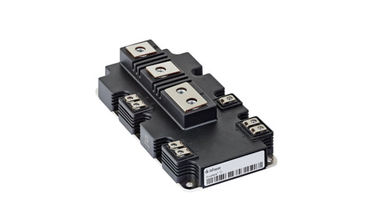

Infineon Technologies ماژول های IGBT خودرو مبدل های قدرت بالا FF1200R12IE5 درایوهای موتور
برنامه های کاربردی نمونه
• مبدل های برق بالا
• درایوهای موتور
• سیستم های یو پی اس
ویژگی های برق
• دمای عملیاتی تمدید شده T vj op
• توانایی اتصال کوتاه بالا
• استحکام بی نظیر
• T = 175 درجه سانتی گراد
• IGBT 5 ترانزیستور
ویژگی های مکانیکی
• بسته بندی با CTI> 400
• تراکم قدرت بالا
• توانایی دوچرخه سواری و قدرت بالا
• فاصله زیاد و خنک کننده
IGBT اینورتر
حداکثر ارزشهای ارزیابی شده
ولتاژ جمع کننده-امیتر | Tvj = 25 درجه سانتی گراد | VCES | 1200 | V |
جریان DC جمع کن DC | TC = 80 درجه سانتیگراد، Tvj max = 175 درجه سانتی گراد | IC nom | 1200 | الف |
جريان جمع کننده پيک تکراري | tP = 1 میلی ثانیه | ICRM | 2400 | الف |
ولتاژ پیمان گیرنده دروازه | VGES | +/- 20 | V |
خصوصیات حداقل نوع حداکثر
ولتاژ اشباع جمع کننده-امیتر | IC = 1200 A، VGE = 15 V Tvj = 25 درجه سانتی گراد IC = 1200 A، VGE = 15 V Tvj = 125 درجه سانتی گراد IC = 1200 A، VGE = 15 V Tvj = 175 درجه سانتی گراد | VCE نشست | 1،70 2،00 2،15 | 2،15 2،45 2،60 | VVV | |
ولتاژ آستانه گیت | IC = 33.0 mA، VCE = VGE، Tvj = 25 درجه سانتی گراد | VGEth | 5،25 | 5،80 | 6،35 | V |
شارژ گیت | VGE = -15 V ... + 15 V، VCE = 600V | QG | 5،75 | μC | ||
مقاومت درونی داخلی | Tvj = 25 درجه سانتی گراد | RGint | 0،75 | Ω | ||
ظرفیت ورودی | f = 1 مگاهرتز، Tvj = 25 درجه سانتی گراد، VCE = 25 V، VGE = 0 V | Cies | 65،5 | nF | ||
ظرفیت انتقال معکوس | f = 1 مگاهرتز، Tvj = 25 درجه سانتی گراد، VCE = 25 V، VGE = 0 V | کرس | 2،60 | nF | ||
جریان قطع کننده جمع کننده-امیتر | VCE = 1200 V، VGE = 0 V، Tvj = 25 درجه سانتی گراد | ICES | 5،0 | mA | ||
جریان نشتی گیرنده گیت | VCE = 0 V، VGE = 20 V، Tjj = 25 درجه سانتی گراد | IGES | 400 | nA | ||
زمان تاخیر خاموش، بار القایی | IC = 1200 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGon = 0.82 Ω Tvj = 175 ℃ | Td در | 0،20 0،23 0،25 | μs μs μs | ||
زمان افزایش، بار القایی | IC = 1200 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGon = 0.82 Ω Tvj = 175 ℃ | tr | 0،16 0،17 0،18 | μs μs μs | ||
خاموش کردن زمان تاخیر، بار القایی | IC = 1200 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGoff = 0.82 Ω Tvj = 175 ℃ | Td خاموش | 0،48 0،52 0،55 | μs μs μs | ||
زمان سقوط، بار القایی | IC = 1200 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGoff = 0.82 Ω Tvj = 175 ℃ | TF | 0،08 0،11 0،13 | μs μs μs | ||
خاموش شدن انرژی در هر پالس | IC = 1200 A، VCE = 600 V، LS = 45 nH Tvj = 25 درجه سانتیگراد VGE = ± 15 V، di / dt = 6000 A / μs (Tvj = 175 ° C) Tvj = 125 ° C RGon = 0.82 Ω Tvj = 175 ℃ | ایون | 80،0 120 160 | مژده مژده مژده | ||
خاموش کردن انرژی در هر پالس | IC = 1200 A، VCE = 600 V، LS = 45 nH Tvj = 25 درجه سانتیگراد VGE = ± 15 V، du / dt = 2800 V / μs (Tvj = 175 ° C) Tvj = 125 ° C RGoff = 0.82 Ω Tvj = 175 ℃ | اویف | 130 160 180 | مژده مژده مژده | ||
اطلاعات SC | VGE ≤ 15 V، VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs، Tvj = 175 ° C | ISC | 4000 | الف | ||
مقاومت حرارتی، اتصال به مورد | IGBT / در IGBT | RthJC | 28.7 | K / kW | ||
مقاومت حرارتی، مورد به گرما نزول | IGBT / در IGBT λPaste = 1W / (m · K) / λgrease = 1W / (m · K) | RthCH | 22،1 | K / kW | ||
دمای تحت شرایط تعویض | Tvj op | -40 | 175 | ° C |
