جزئیات محصول:
پرداخت:
|
مدل: | YT-1000L، YT-1000R | سیگنال ورودی: | 4 ~ 20mA DC |
---|---|---|---|
امپدانس: | 250 ± 15Ω | حفاظت: | IP66 |
ماده: | آلیاژ آلومینیوم | ||
برجسته: | ,,electro hydraulic machinery |
IP66 سوپاپ سوپاپ، شیر تنظیم CHX-1000

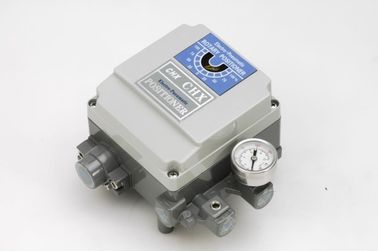

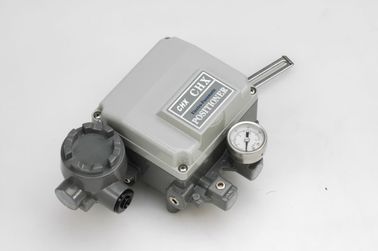

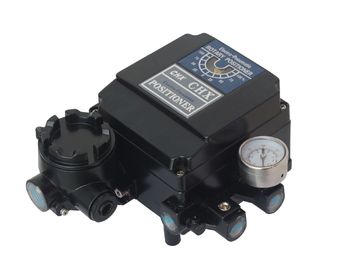

CHX-1000 تنظیم کننده سوپاپ برق
CHX -1000R موقعیت مکانی pneumatic الکتریکی برای عمل چرخشی سوپاپ سوپاپ پنوماتیک با استفاده از کنترل کننده های الکتریکی و یا سیستم های کنترل با یک سیگنال خروجی آنال 4 تا 20 MA یا محدوده تقسیم
خلاصه
Localizer شیر الکتریکی CHX-1000 که با عملگرها ناسازگار است و دریافت سیگنال جریان 4 ~ 20mA DC را از کنترل کننده یا سیستم کنترل، سپس به فشار هوا انتقال می دهد که انتقال آن به محرک که با آن ارتباط برقرار می کند، برای کنترل موقعیت ارزش است.
امکانات
1. بدون covibration در 5 ~ 200Hz
2. این می تواند به راحتی بین عمل مستقیم و واکنش، تک عمل و عمل دو برابر تبدیل شود
3. برای محرک های کوچک که می توانند از طریق ترتیب کشیدن مکان یاب برای جلوگیری از ارتعاش عبور کنند
4. مصرف هوا کم، اقتصاد بهتر
5. محدوده تقسیم 1/2 توسط بخش ساده در حال تغییر است
پارامتر فنی
خطای اصلی: ± 1٪ (تک عمل)؛ ± 2٪ (عمل دوگانه)
تفاوت بازگشت: 1٪ (تک اقدام)، 2٪ (دو طرفه)
گروه مرگبار: 0.4٪ (تک اقدام)، 0.8٪ (عمل دو نفره)
سفر درجه: 0 ~ (10 ~ 100) میلیمتر (سفر زاویه ای (سفر گوشه ای) 0 ~ (50 ° ~ 90 درجه)]
فشار هوا: 0.14 ~ 0.55 مگاپاسکال
سیگنال ورودی: 4 ~ 20mA.DC (روال)؛ 0 ~ 10mA.DC، 4 ~ 12mA.DC، 12 ~ 20mA.DC، 0 ~ 5mA.DC، 5 ~ 10mA.DC
فشار خروجی: 0.02-0.5MPa
مصرف گاز: یک عملگر تک اقدام: 3L / min (تامین هوا: 0.14Mpa)، دوگانه عملگر: 15L / min (تامین هوا: 0.55 MPa)
ویژگی خروجی: خطی
درجه حرارت محیط: عمیقا ایمنی 40 ~ 60 درجه سانتیگراد، مقاوم در برابر آتش -20 ~ + 60 درجه سانتیگراد
رطوبت نسبی: 5٪ -100٪
نوع سابق (درجه): نوع ضدعفونی (Exd II BT6)، نوع ایمنی نوع I (Exia II CT6)
امپدانس ورودی: 4 ~ 20mA DC / 280 ± 10Ω (در 20 درجه سانتی گراد)
0 ~ 10mA.DC / 950 ± 30Ω (در 20 درجه سانتیگراد)
اتصال هوا: ZG1 / 4
رابط برق: G1 / 2 ورود کابل برای سری ECN -G1 / 2 (GYB02569u)
ماده مسکن: آلیاژ آلومینیوم فرایند اسپری
ابعاد طرح: 221 × 166.5 × 117.5 (میلی متر) سفر مستقیم 221 × 166.5 × 113.5 (میلی متر) سفر زاویه ای (طول × عرض × ارتفاع)
وزن: 2.8 کیلوگرم
مدل شرح | YT-1000L | YT-1000R | ||
خطی | روتاری | |||
تنها | دو برابر | تنها | دو برابر | |
سیگنال ورودی | 4 ~ 20mA DC | |||
امپدانس | 250 ± 15Ω | |||
فشار دادن | 1.4 ~ 7kgf / cm2 (20 ~ 100psi) | |||
سکته مغزی | 10 ~ 150 میلیمتر 0 ~ 90 درجه | |||
اتصال هوا | PT (NPT) 1/4 | |||
اتصال سنج | PT (NPT) 1/8 | |||
مجرا | PF1 / 2 (G1 / 2) | |||
ضد انفجار | Exia BT6، Exdm BT6، Exdm CT6 | |||
حفاظت | IP66 | |||
دمای محیط | -20 ~ 7degree | |||
خطی بودن | ± 1٪ FS ± 2٪ FS | |||
هیسترزیس | ± 1٪ FS | |||
حساسیت | ± 0.2٪ FS ± 0.5٪ FS | |||
تکرارپذیری | ± 0.5٪ | |||
مصرف هوا | 3LPM (Sup = 1.4kgf / cm2،20psi) | |||
جریان | 80LPM (Sup = 1.4kgf / cm2،20psi) | |||
ماده | آلیاژ آلومینیوم | |||
وزن | 2 تا 7 کیلوگرم (6 کیلوبایت)، 2.8 کیلوگرم (6.2 کیلوبایت) |
