محل منبع: | چین |
نام تجاری: | Infineon |
شماره مدل: | FF50R12RT4 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
جزئیات بسته بندی: | بسته بندی چوبی جعبه |
زمان تحویل: | 25 روز پس از امضای قرارداد |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 1000sets |
VCES: | 1200V | IC nom: | 50A |
---|---|---|---|
ICRM: | 100A | برنامه های کاربردی: | درایوهای موتور |
ویژگی های برق: | کمبود سوئیچینگ | ||
برجسته: | ماژول igbt قدرت بالا,igbt خودرو |

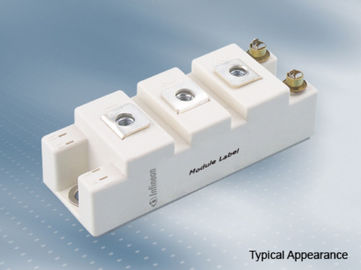

Infineon FF50R12RT4 شناخته شده 34 میلیمتر 1200V دوگانه IGBT ماژول با تراکتور سریع / fieldstop IGBT4 و امیتر کنترل
برنامه های معمول
• مبدل های برق بالا
• درایوهای موتور
• سیستم های UPS
ویژگی های برق
• تمدید عملیات دما Tvj op
• کمبود سوئیچینگ
• کم VCEsat
• Tvj op = 150 درجه سانتیگراد
• VCEsat با ضریب دما مثبت
ویژگی های مکانیکی
• ورقه پایه جداسازی شده
• مسکن استاندارد
IGBT، اینورتر
حداکثر ارزشهای ارزیابی شده
ولتاژ جمع کننده-امیتر | Tvj = 25 درجه سانتی گراد | VCES | 1200 | V |
جریان DC جمع کن DC | TC = 100 ° C، Tvj max = 175 ° C | IC nom | 50 | الف |
جريان جمع کننده پيک تکراري | tP = 1 میلی ثانیه | ICRM | 100 | الف |
از بین بردن کل قدرت | TC = 25 ° C، Tvj max = 175 ° C | Ptot | 285 | W |
ولتاژ پیمان گیرنده دروازه | VGES | +/- 20 | V |
مقادیر مشخصه
ولتاژ اشباع جمع کننده-امیتر | IC = 50 A، VGE = 15 V Tvj = 25 درجه سانتی گراد IC = 50 A، VGE = 15 V Tvj = 125 درجه سانتی گراد IC = 50 A، VGE = 15 V Tvj = 150 درجه سانتی گراد | VCE نشست | 1،85 2،15 2،25 | 2،15 | V VV | |
ولتاژ آستانه گیت | IC = 1،60 mA، VCE = VGE، Tvj = 25 درجه سانتیگراد | VGEth | 5،2 | 5،8 | 6،4 | V |
شارژ گیت | VGE = -15 V ... + 15 V | QG | 0،38 | μC | ||
مقاومت درونی داخلی | Tvj = 25 درجه سانتی گراد | RGint | 4،0 | Ω | ||
ظرفیت ورودی | f = 1 مگاهرتز، Tvj = 25 درجه سانتی گراد، VCE = 25 V، VGE = 0 V | Cies | 2،80 | nF | ||
ظرفیت انتقال معکوس | f = 1 مگاهرتز، Tvj = 25 درجه سانتی گراد، VCE = 25 V، VGE = 0 V | کرس | 0،10 | nF | ||
جریان قطع کننده جمع کننده-امیتر | VCE = 1200 V، VGE = 0 V، Tvj = 25 درجه سانتی گراد | ICES | 1.0 | mA | ||
جریان نشتی گیرنده گیت | VCE = 0 V، VGE = 20 V، Tjj = 25 درجه سانتی گراد | IGES | 100 | nA | ||
زمان تاخیر خاموش، بار القایی | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGon = 15 Ω Tvj = 150 ℃ | Td در | 0،13 0،15 0،15 | μs μs μs | ||
زمان افزایش، بار القایی | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGon = 15 Ω Tvj = 150 ℃ | tr | 0،02 0،03 0،035 | μs μs μs | ||
خاموش کردن زمان تاخیر، بار القایی | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGoff = 15 Ω Tvj = 150 ℃ | Td خاموش | 0،30 0،38 0،40 | μs μs μs | ||
زمان سقوط، بار القایی | IC = 50 A، VCE = 600 V Tvj = 25 ° C VGE = ± 15 V Tvj = 125 درجه سانتیگراد RGoff = 15 Ω Tvj = 150 ℃ | TF | 0،045 0،08 0،09 | μs μs μs | ||
خاموش شدن انرژی در هر پالس | IC = 50 A، VCE = 600 V، LS = 30 nH Tvj = 25 درجه سانتیگراد VGE = ± 15 V، di / dt = 1300 A / μs (Tvj = 150 ° C) Tvj = 125 ° C RGon = 15 Ω Tvj = 150 ℃ | ایون | 4،50 6،50 7،50 | 19،0 30،0 36،0 | ||
خاموش کردن انرژی در هر پالس | IC = 50 A، VCE = 600 V، LS = 30 nH Tvj = 25 درجه سانتیگراد VGE = ± 15 V، du / dt = 3800 V / μs (Tvj = 150 ° C) Tvj = 125 ° C RGoff = 15 Ω Tvj = 150 ℃ | اویف | 2،50 4،00 4،50 | مژده مژده مژده | ||
اطلاعات SC | VGE ≤ 15 V، VCC = 800 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs، Tvj = 150 ° C | ISC | 180 | مژده مژده مژده | ||
مقاومت حرارتی، اتصال به مورد | IGBT / در IGBT | RthJC | 0،53 | K / W | ||
مقاومت حرارتی، هیدرولیک Caseto | هر IGBT / هر IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 0،082 | K / W | ||
دمای تحت شرایط تعویض | Tvj op | -40 | 150 | ° C |
