محل منبع: | چین |
نام تجاری: | Infineon |
شماره مدل: | FF1500R12IE5 |
مقدار حداقل تعداد سفارش: | ۱ عدد |
---|---|
جزئیات بسته بندی: | بسته بندی چوبی جعبه |
زمان تحویل: | 25 روز پس از امضای قرارداد |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 1000sets |
VCES: | 1200V | IC nom: | 1500A |
---|---|---|---|
ICRM: | 3000A | برنامه های کاربردی: | درایوهای موتور |
برجسته: | ماژول igbt قدرت بالا,ماژول igbt eupec |

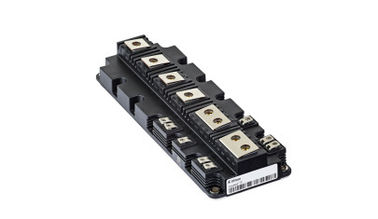

PrimePACK ™ 3 + modulewithTrench / FieldstopIGBT5، EmitterControlled5diodeandNTC VCES = 12
برنامه های بالقوه
• سیستم های یو پی اس
• مبدل های برق بالا
• برنامه های کاربردی خورشیدی
• درایوهای موتور
ویژگی های برق
• T = 175 درجه سانتی گراد
• دمای عملیاتی تمدید شده T vj op
• استحکام بی نظیر
• IGBT 5 ترانزیستور
• توانایی اتصال کوتاه بالا
ویژگی های مکانیکی
• بسته بندی با CTI> 400
• تراکم قدرت بالا
• توانایی دوچرخه سواری و قدرت بالا
• فاصله زیاد و خنک کننده
IGBT اینورتر
حداکثر ارزشهای ارزیابی شده
ولتاژ جمع کننده-امیتر | Tvj = 25 درجه سانتی گراد | VCES | 1200 | V |
جریان DC جمع کن DC | TC = 100 ° C، Tvj max = 175 ° C | IC nom | 1500 | الف |
جريان جمع کننده پيک تکراري | tP = 1 میلی ثانیه | ICRM | 3000 | الف |
ولتاژ پیمان گیرنده دروازه | VGES | +/- 20 | V |
خصوصیات حداقل نوع حداکثر
ولتاژ اشباع جمع کننده-امیتر | IC = 1500 A، VGE = 15 V IC = 1500 A، VGE = 15 V IC = 1500 A، VGE = 15 V Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | VCE نشست | 1،70 2،00 2،15 | 2،15 2،45 2،60 | VVV | |
ولتاژ آستانه گیت | IC = 41،0 mA، VCE = VGE، Tvj = 25 ° C | VGEth | 5،25 | 5،80 | 6،35 | V |
شارژ گیت | VGE = -15 V ... + 15 V، VCE = 600V | QG | 7،15 | μC | ||
مقاومت درونی داخلی | Tvj = 25 درجه سانتی گراد | RGint | 0،6 | Ω | ||
ظرفیت ورودی | f = 1 مگاهرتز، Tvj = 25 درجه سانتی گراد، VCE = 25 V، VGE = 0 V | Cies | 82،0 | nF | ||
ظرفیت انتقال معکوس | f = 1 مگاهرتز، Tvj = 25 درجه سانتی گراد، VCE = 25 V، VGE = 0 V | کرس | 3،25 | nF | ||
جریان قطع کننده جمع کننده-امیتر | VCE = 1200 V، VGE = 0 V، Tvj = 25 درجه سانتی گراد | ICES | 5،0 | mA | ||
جریان نشتی گیرنده گیت | VCE = 0 V، VGE = 20 V، Tjj = 25 درجه سانتی گراد | IGES | 400 | nA | ||
زمان تاخیر خاموش، بار القایی | IC = 1500 A، VCE = 600 V VGE = ± 15 V RGon = 0.82 Ω Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | Td در | 0،26 0،28 0،28 | μs μs μs | ||
زمان افزایش، بار القایی | IC = 1500 A، VCE = 600 V VGE = ± 15 V RGon = 0.82 Ω Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | tr | 0،16 0،17 0،18 | μs μs μs | ||
خاموش کردن زمان تاخیر، بار القایی | IC = 1500 A، VCE = 600 V VGE = ± 15 V RGoff = 0.82 Ω Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | Td خاموش | 0،51 0،56 0،59 | μs μs μs | ||
زمان سقوط، بار القایی | IC = 1500 A، VCE = 600 V VGE = ± 15 V RGoff = 0.82 Ω Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | TF | 0،09 0،11 0،13 | μs μs μs | ||
خاموش شدن انرژی در هر پالس | IC = 1500 A، VCE = 600 V، LS = 30 nH VGE = ± 15 V، di / dt = 7900 A / μs (Tvj = 175 ° C) RGon = 0.82 Ω Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | ایون | 120 180 215 | مژده مژده مژده | ||
خاموش کردن انرژی در هر پالس | IC = 1500 A، VCE = 600 V، LS = 30 nH VGE = ± 15 V، du / dt = 2750 V / μs (Tvj = 175 ° C) RGoff = 0.82 Ω Tvj = 25 درجه سانتی گراد Tvj = 125 درجه سانتی گراد Tvj = 175 درجه سانتی گراد | اویف | 155 195 220 | مژده مژده مژده | ||
اطلاعات SC | VGE ≤ 15 V، VCC = 900 V VCEmax = VCES -LsCE · di / dt tP ≤ 10 μs، Tvj = 175 ° C | ISC | 5600 | الف | ||
مقاومت حرارتی، اتصال به مورد | هر IGBT / هر IGBT | RthJC | 19،5 | K / kW | ||
مقاومت حرارتی، مورد به heatsink | هر IGBT / هر IGBT λPaste = 1 W / (m · K) / λgrease = 1 W / (m · K) | RthCH | 12،5 | K / kW | ||
دمای تحت شرایط تعویض | Tvj op | -40 | 175 | ° C |
